Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen

Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen
Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen

Grote Afbeelding :  Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen

Productdetails:
Plaats van herkomst: CN
Merknaam: XF
Certificering: EN10204 3.1 ISO 9001 PED
Modelnummer: ASME B16.9 ASTM A234 WPB
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PC
Prijs: 1.00USD
Verpakking Details: zeewaardig triplexgeval of pallet
Levertijd: 4 weken
Betalingscondities: LC; DA; DP; TT;
Levering vermogen: 1000 TON PER MAAND
Contact

Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen

beschrijving
Product: Montage van de staal de naadloze stuiklasse pijp Norm: ASME B16.9/B16.28
Montagetype: Elleboog, T-stuk, Reductiemiddel, GLB, Kruis, Materiaal: Koolstofstaal ASTM A234 WPB
Muurdikte: Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs Oppervlaktedeklaag: De zwarte verfdeklaag, de olielaag van het roestbewijs, hete onderdompeling galvaniseerde deklaag
Verbindingstype: Het eind van het uiteindelassen, ingepast eind Verpakking: kartondoos, triplexgeval
Markeren:

B16.9astm A234 WPB Elleboog

,

5D krommingsastm A234 WPB Elleboog

,

Staalasme Elleboog A234 WPB

De Montage van de staalpijp ASME B16.9/B16.28-het Uiteinde weled het Reductiemiddelenglb Dwarszadel ASTM A234 WPB van het Elleboogt-stuk



ASME B16.9 behandelt algemene afmetingen, tolerantie, classificaties, het testen, en noteringen voor vervaardigde koolstof en legeringsstaal in de fabriek gemaakte buttwelding montage van NPS 1/2 door 48 (DN 15 door 1200). Het behandelt montage van om het even welke producible muurdikte. Deze norm behandelt lage druk geen corrosiebestendige buttwelding montage. Zie MSS SP-43, Vervaardigde Roestvrij staal uiteinde-Lassende Montage.

De korte de straalellebogen en winst, die eerder in ASME B16.28-1994 werden omvat, zijn inbegrepen in deze norm.

B16.9 moet samen met materiaal worden gebruikt in andere volumes van de reeks van ASME B16 normen evenals met andere ASME-normen, zoals de Boiler en Drukvatcode en de B31-Leidingencodes die wordt beschreven.



Norm: ASME B16.9/B16.28



Montagetype:

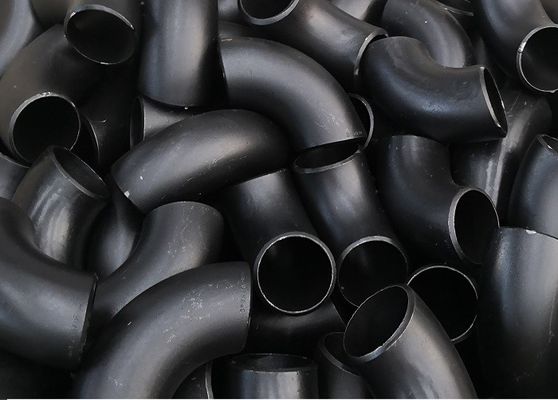

Ellebooglr (lange raidus) SR (korte straal) 45/60/90/180DEG;  3D/5D kromming 45DEG/90DEG;

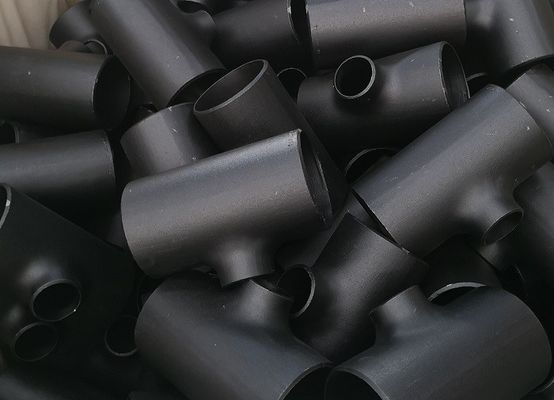

T-stuk, gelijk T-stuk, dat T-stuk, kruis, zadel vermindert

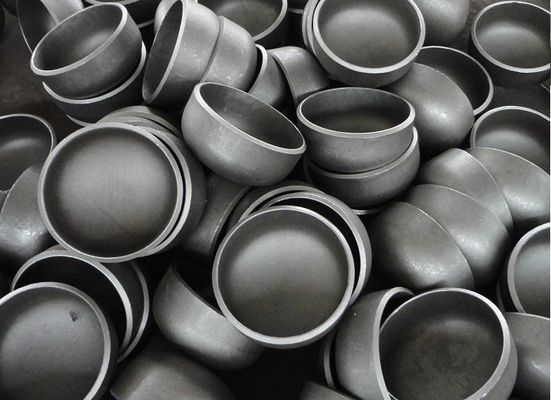

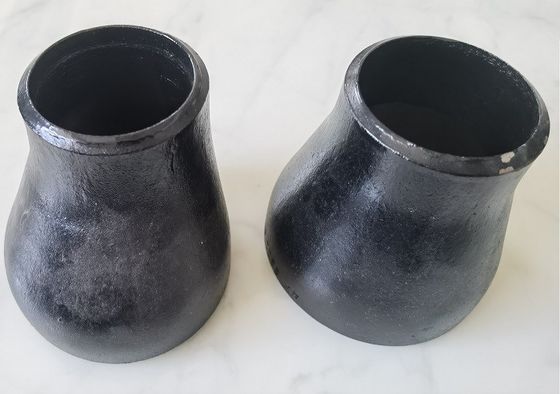

Reductiemiddelen Concentrisch reductiemiddel, Zonderling reductiemiddel, GLB van het pijpeind



Muurdikte:



SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS



Groottewaaier: 1/2“ aan“ naadloos type 24;  4“ - 72“ wedled type



Vorm: naadloos en wedled



Materiaal:

KOOLSTOFSTAAL ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70

roestvrij staal ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; DIN 1,4404



Verpakking: kartondoos voor kleine grootte tot 2“, zeewaardige triplexgevallen of pallet



VERVAARDIGDE DE DIKTEnormen VAN DE KOOLSTOFSTAALmuur



Nominale Pijpgrootte Buitendiameter Nominale Muurdikte
A B ASME JIS DIN JIS (1) DIN (2) SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS
15 1/2“ 21.3 21.7 21.3 2.8 2.0 2.11   2.41 2.77 2.77   3.73 3.73       4.78 7.47
20 3/4“ 26.7 27.2 26.9 2.8 2.3 2.11   2.41 2.87 2.87   3.91 3.91       5.56 7.82
25 1“ 33.4 34.0 33.7 3.2 2.6 2.77   2.90 3.38 3.38   4.55 4.55       6.35 9.09
32 1 1/4“ 422 42.7 42.4 3.5 2.6 2.77   297 3.56 3.56   4.85 4.85       6.35 9.70
40 1 1/2“ 48.3 48.6 48.3 3.5 2.9 2.77   3.18 3.68 3.68   5.08 5.08       7.14 10.15
50 2“ 60.3 60.5 60.3 3.8 2.9 2.77   3.18 3.91 3.91   5.54 5.54       8.74 11.07
65 2 1/2“ 73.0 76.3 76.1 4.2 2.9 3.05   4.78 5.16 5.16   7.01 7.01       9.53 14.02
80 3“ 88.9 89.1 88.9 4.2 3.2 3.05   4.78 5.49 5.49   7.62 7.62       11.13 15.24
90 31/2“ 101.6 101.6 — 4.2 — 3.05   4.78 5.74 5.74   8.08 8.08       - —
100 4“ 114.3 114.3 114.3 4.5 3.6 3.05   4.78 6.02 6.02   8.56 8.56   11.13   13.49 17.12
125 5“ 141.3 139.8 139.7 4.5 4.0 3.40   - 6.55 6.55   9.53 9.53   12.70   15.99 19.05
150 6“ 168.3 165.2 168.3 5.0 4.5 3.40 4.5 - 7.11 7.11   10.97 10.97   14.27   18.26 21.95
200 8“ 219.1 216.3 219.1 5.8 6.3 376 6.35 7.04 8.18 8.18 10.31 12.70 12.70 1509 18.26 20.62 23.01 22.23
250 10“ 273.1 267.4 273.0 6.6 6.3 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40
300 12“ 323.9 328.9 323.9 6.9 7.1 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40
350 14“ 355.6 355.6 355.6 7.9 8.0 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71
400 16“ 406.4 406.4 406.4 7.9 8.8 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49
450 18“ 457.2 457.2 457.0 7.9 10.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24
500 20“ 508.0 508.0 508.0 7.9 11.0 6.35 9.53 1270 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01
550 22“ 558.8 558.8 -   - 6.35 9.53 12.70 9.53 - 2223 12.70 2858 34.93 41.28 47.63 53.98
600 24“ 609.6 609.6 610.0   12.5 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54
650 26“ 660.4 660.4 -   - 7.92 12.70 - 9.53 -   12.70 - 一 - - -
700 28“ 711.1 711.2 711.0   125 7.92 1270 15.88 9.53 —   12.70
750 30“ 762.0 762.0 -   — 7.92 12.70 15.88 9.53 —   12.70 —   - — -
800 32“ 812.8 812.8 813.0   12.5 7.92 12.70 15.88 9.53 17.48   12.70 -
850 34“ 863.6 863.6 —   - 7.92 12.70 15.88 9.53 17.48   12.70 — JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457
900 36“ 914.4 914.4 914.0   12.5 7.92 12.70 15.88 9.53 19.05   12.70 —
950 38“ 965.2 965.2 -   - — — — 9.53 —   12.70 -
1000 40“ 1016.0 1016.0 1016.0   12.5 - - - 9.53 -   12.70 -
1050 42“ 1066.8 1066.8 -   - - - - 9.53 -   12.70 -
1100 44“ 1117.6 1117.6 -   - - - - 9.53 -   12.70 - - - - -
1150 46“ 1168.4 1168.4 -   - - - - 9.53 -   1270 - - - - 一
1200 48“ 1219.2 1219.2 1220.0   - - - - 9.53 -   12.70 - - - - -



Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen 0

Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen 1

Van het de Krommings Dwarszadel van de staalasme B16.9 ASTM A234 WPB Elleboog 3D 5D het Uiteindelassen 2
