En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8

En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8
En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8

Grote Afbeelding :  En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8

Productdetails:
Plaats van herkomst: CN
Merknaam: XF
Certificering: EN10204 3.1 ISO9001 PED
Modelnummer: BS4504 PN16
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PC
Prijs: 1.00USD
Verpakking Details: zeewaardig triplexgeval of pallet
Levertijd: 4 weken
Betalingscondities: LC; DA; DP; TT;
Levering vermogen: 100
Contact

En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8

beschrijving
Product: De pijpflens van het smeedstukstaal Norm: BS4504, BS10-LIJST D,
Flenstype: 101 plaat, Blinde 105, 111 lassende hals, Misstap 112, ingepaste 113 Druk: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160
Materiaal: koolstofstaal A105, C22.8; Roestvrij staal 304/304L, 316/316L antirust deklaag: Gouden gele kleurenverf, Zwarte verf, Hete gegalvaniseerde onderdompeling
Groottewaaier: Dn10-2000; 1/2“ aan 80“
Hoog licht:

DIN-de Pijpflens BS4504 van het Smeedstukstaal

,

En1092-1 flens BS4504 PN16

,

De Flens van de lassenhals A105 C22.8

Staalflens BS4504 en1092-1 DIN



De hals A105 van het flensbs4504 PN16 Lassen

Britse metrische standaarddieBS4504 is nu verouderd en vervangt door EN1092- uitgave 09-2008 voor staalflenzen die ook incorportes DIN-norm. Flens het boren in en1092-1 is over het algemeen hetzelfde als BS4504 en DIN2501 maar EN1092--1 behandelt een bredere waaier. Hoewel BS 4504 verouderd zijn, blijft het in gebruik voor de afmetingen van lichte plicht, de flenzen van het economieroestvrije staal in toepassingen waar de de corrosieweerstand en hygiëne, eerder dan hoge druk en temperaturen, de primaire overwegingen zijn. De lijsten van BS 4504 onder detail de toepasselijke standaardafmetingen van PN6, PN10, PN25 en PN40.



Flenstype
Plaatflens En1092-1 type 01
DIN2573 DIN2576 DIN2502 DIN2503 DIN2543
BS4504 type 101
De flens van de lassenhals En1092-1 type 11
DIN2631 DIN2632 DIN2633 DIN2635 DIN2637
BS4504 type 111
Blinde flens En1092-1 type 05
DIN2527
BS4504 type105
De misstap hubbed flagne En1092-1 type 12
BS4504 type 112
Ingepaste flens En1092-1 type 13
DIN2566
BS4504 type 113
Losse flens En1092-1 type 02
DIN 2642







Groottewaaier: DN15-DN3000



Druk: PN6; PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250



Flens die type onder ogen zien:



Type A: vlak gezicht; type B: opgeheven gezicht; type C: tonggezicht; type D: gegroeft gezicht;
Type E: spon; type F: reces; type G: O-ringsreces; type H: O-ringsgroef



Materiaal:

koolstofstaalen 10222-2 P235GH; P245GH (1,0352); P250GH (1,0460); P280GH (1,0426) P355GH (1,0473); S235JR (1,0038); S275JR (1,0044); S355JR (1,0045); ST37.2; A105;

Roestvrij staal ASTM A182 F304/304L; F316/316L; F321; F51; 1.4301; 1.4307; 1.4401; 1.4404



Deklaag voor koolstofstaalmateriaal:

de olie van het roestbewijs; zwarte verf; hete gegalvaniseerde onderdompeling; gegalvaniseerd elektrisch; gekleurde ethoxylinehars;



Productieproces: Heet smeedstuk



Verpakking: seaworth plywooden geval en pallet



Certificaat: ISO 9001; PED; AD2000 WO; grondstoffenmtc; productmtc







En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 0

DN Buitendiameter Diameter van boutcirkel Diameter van boutgat Boutaantal Buitendiameter van hals Droeg diameters Flensdikte Lengte Halsdiameters
F B1 C1 C C2 D D1 M N
10 90 60 14 4 17.2 18.0 14 16 16 22 35 28 30
15 95 65 14 4 21.3 22.0 14 16 16 22 38 32 35
20 105 75 14 4 26.9 27.5 16 18 18 26 40 40 45
25 115 85 14 4 33.7 34.5 16 18 18 28 40 46 52
32 140 100 18 4 42.4 43.5 18 18 18 30 42 56 60
40 150 110 18 4 48.3 49.5 18 18 18 32 45 67 70
50 165 125 18 4 60.3 61.5 20 18 18 28 45 74 84
65 185 145 18 8 76.1 77.5 20 18 18 32 45 92 104
80 200 160 18 8 88.9 90.5 20 20 20 34 50 105 118
100 220 180 18 8 114.3 116.0 22 20 20 40 52 131 140
125 250 210 18 8 139.7 141.5 22 22 22 44 55 156 168
150 285 240 22 8 168.3 170.5 24 22 22 44 55 184 195
200 340 295 22 12 219.1 221.5 26 24 24 44 62 235 246
250 405 355 26 12 273.0 276.5 29 26 26 46 68 292 298
300 460 410 26 12 323.9 327.5 32 28 28 46 68 342 350
350 520 470 26 16 355.6 359.5 35 30 30 57 68 385 400
400 580 525 30 16 406.4 411.0 38 32 32 63 85 440 456
450 640 585 30 20 457.0 462.0 42 34 40 68 83 488 502
500 715 650 33 20 508.0 513.5 46 36 44 73 84 542 559
600 840 770 36 20 610.0 616.5 55 40 54 83 88 642 658
700 910 840 36 24 711.0 Om door de koper worden gespecificeerd 63 40 58 83 104 746 760
800 1025 950 39 24 813.0 74 41 62 90 108 850 864
900 1125 1050 39 28 914.0 82 48 64 94 118 950 968
1000 1255 1170 42 28 1016.0 90 59 68 100 137 1052 1072

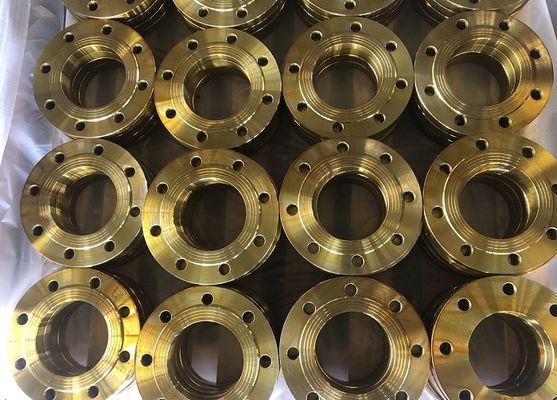

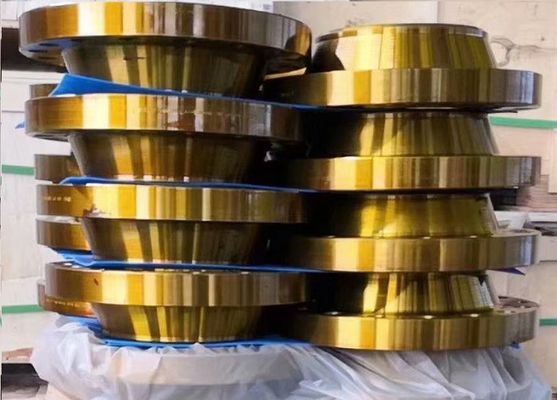

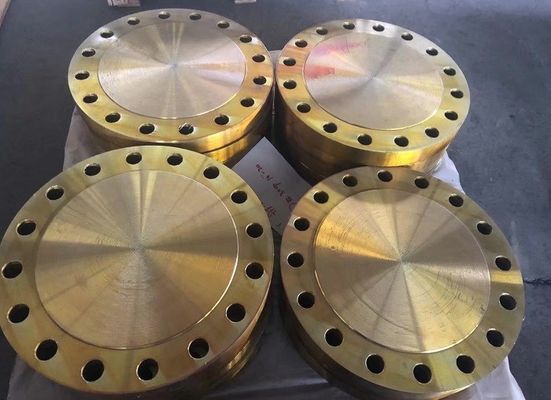

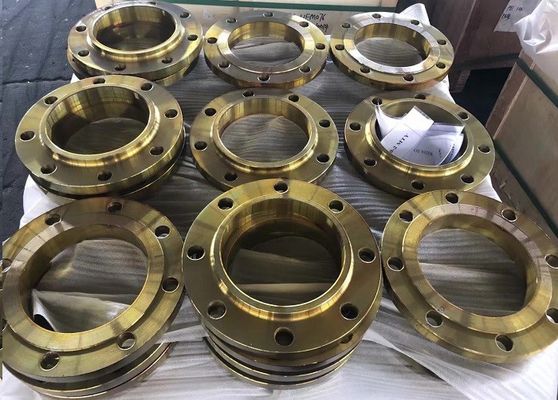

En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 1En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 2En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 3En1092-1 DIN-van de de Pijpflens BS4504 PN16 van het Smeedstukstaal de Flens van de het Lassenhals A105 C22.8 4
