Productdetails:
|
| Materiaal: | KOOLSTOFSTAAL ST37.2, C.S. S235JR, P245GH, SS304/L, SS316/L | Druk: | PN6, PN10, PN16, PN25, PN40, PN63, PN100 |
|---|---|---|---|
| Norm: | ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA-KLASSE D, DIN, EN1092-1 | type: | WN DE FLENS, ZO FLENS, BLINDE FLENS, SW-FLENS, PLAATflens, OMWIKKELT GEZAMENLIJKE FLENS |
| Grootte: | 1/2“ AAN 80“, 0,5 DUIM AAN 80 DUIM | Oppervlaktebehandeling: | HET ZWARTE SCHILDEREN, HET GELE SCHILDEREN, GALVANISEREND, ANTIROESTolie |
| VERZEGELENDE GEZICHTSflens: | HET OPGEHEVEN GEZICHT (RF), VLAK GEZICHT (FF), BELT GEZAMENLIJK TYPE (RTJ) | Pakket: | Overzeese waardige triplexgevallen/pallets |
| Prijstermijn: | FOB, CIF, CFR | Productieperiode: | minder dan 60tons binnen 30days, meer dan 60tons 50days |
| Certificaat: | PED, ISO | ||
| Hoog licht: | TYPE11 FLENS EN1092-1,DE FLENS VAN DIN2633 PN16 WN,ST37.2 STAAL GESMEDE FLENS |
||

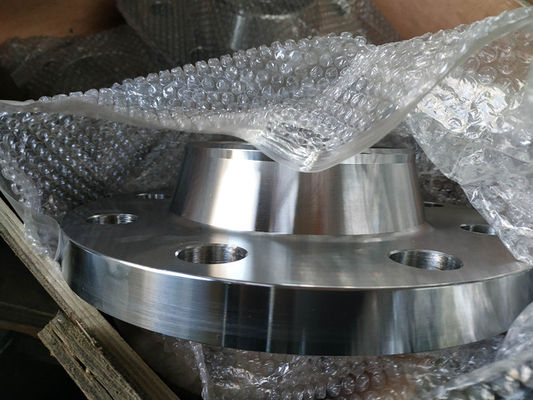

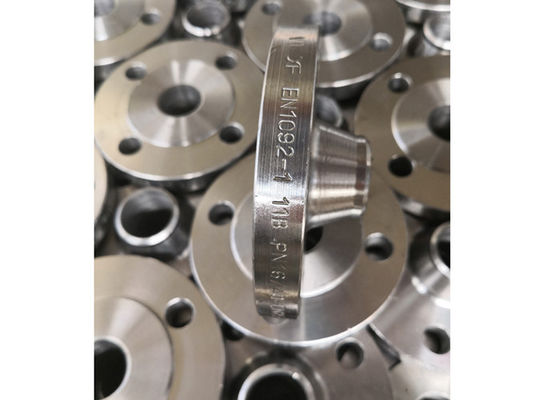

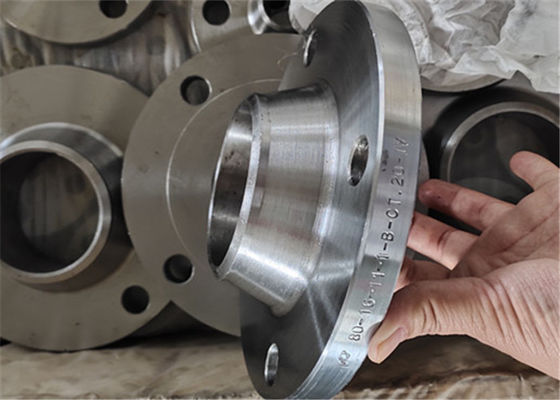

FLENS EN1092-1 TYPE11-DE GESMEDE FLENS VAN DE FLENSdin2633 PN16 WN FLENS ST37.2 STAAL
1, Deze Europese Norm voor één enkele reeks flenzen specïfies eisen ten aanzien van cirkelstaalflenzen in PN benoemingen PN 2,5 aan PN 100 en nominale grootte van DN 10 aan DN 4000. Deze norm specificeert de flenstypes en hun facings, afmetingen. tolerantie. het inpassen. boutgrootte. de flens die gezichtsoppervlakte verbinden eindigt. het merken. materialen. de classificaties van de druktemperatuur en benaderende flensmassa's. Deze die norm is niet op flenzen van barvoorraad door worden gemaakt, of op flenzen van types 11 van toepassing, 12 en 13 te draaien gemaakt van plaatmateriaal.
2, verwijzingen naar normen Deze Europese Norm nemen door gedateerde of niet gedateerde verwijzingsbepalingen op van andere pubIicatons. Deze verwijzingen naar normen worden aangehaald op de appropnateplaatsen in de tekst en pubIicatons zijn hierna vermeld. Voor gedateerde verwijzingen, late wijzigingen aan of revïsïons van om het even welk van deze publicaties appy volgens deze Europese Norm wanneer slechts opgenomen in t door amendement of revisie. Voor niet gedateerde verwijzingen verwees de meest atest uitgave van de publicatie naar appiies (inciuding amendementen).
| Materiaal | : | 1. Roestvrij staal ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404, DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 2. Koolstofstaal ASTM/ASME A/SA105 A/SA105N & a/sa216-WCB, DIN1.0402, DIN1.0460, DIN1.0619 |
| Afmeting | : | EN 1092-1 |
| Grootte | : | DN10 ~ DN4000 |
| Druk | : | PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400 |
| Typ Nr. | : | Type 01 Plaatflens (misstap) voor Lassen, typt 02 Losse Plaatflenzen met Las op Plaatkraag of voor omwikkeld pijpeind, typt 04 Losse Plaatflenzen met de Kraag van de Lashals, typt 05 Blinde Flens, Type 11 de Flens van de Lashals, 12 Hubbed Misstap op Flenzen voor Lassen, typen 13 Hubbed Ingepaste Flenzen, typen 21 Integrale Flens, Type 32 Las op Plaatkraag typen, omwikkelde Type 33 Pijpbeëindigen, Type 34 de Kraag van de Lashals, 35 Lassende Hals, Type 36 Gedrukte kraag met lange hals, Type 37 Gedrukte Kraag typen |
| Gezichtstype | : | A - Vlak Gezicht (FF), B - Opgeheven Gezicht (rf), C - Tong, D - groef, E - Spon, F - zet, G in een nis - O-ringsspon, H - O'ring-groef |
| Deklaag | : | De antiroestverf, Geplateerde de Olie Zwarte Verf, Gele Transparant, het Zink, de Koude en Hete Onderdompeling galvaniseren |
| GROOTTE | MATERIAAL | FLENStype |
| 1/2“ - 80“ | Roestvrij staal | de flens van de lashals |
| Misstap op Flens | ||
| de flens van de contactdooslas | ||
| LAP Joint Flange | ||
| Ingepaste flens | ||
| blinde flens | ||
| KOOLSTOFSTAAL, ROESTVRIJ STAAL | de flens van de lashals | |
| Misstap op Flens | ||
| de flens van de contactdooslas | ||
| LAP Joint Flange | ||
| Ingepaste flens | ||
| blinde flens | ||
| Verzegelend gezicht van flenzen | Rf met getand eindigt | |
| FF met 3 waterlijnen | ||
| FF met vlotte finis | ||
| RTJ (Ring Joint Type) | ||
| FF met getand eindigen | ||
| Rf met waterlijnen |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
