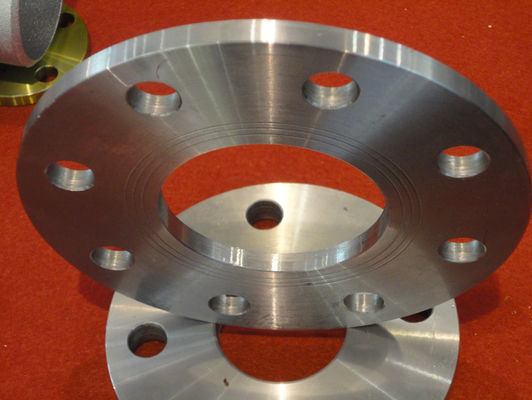

De vlak Onder ogen gezien BS10-Flenzenasme B16.47 ANSI B16.5 BS10 Flens van de Pijpplaat

Grote Afbeelding : De vlak Onder ogen gezien BS10-Flenzenasme B16.47 ANSI B16.5 BS10 Flens van de Pijpplaat

Productdetails:

Plaats van herkomst:	China
Merknaam:	XF
Certificering:	ISO,PED,,ADW2000
Modelnummer:	1/2“ - 48“

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1Ton
Prijs:	NEGOCIATION
Verpakking Details:	SPEL HOUTEN COMPUTER-AIDED SOFTWARE ENGINEERING, PALLET, of als cusomersverzoek
Levertijd:	30days
Betalingscondities:	L/C, D/P, T/T
Levering vermogen:	10000TONS PER MAAND

Contact

De vlak Onder ogen gezien BS10-Flenzenasme B16.47 ANSI B16.5 BS10 Flens van de Pijpplaat

beschrijving

type:	De Flenzen van BS 10	Grootte:	½“ (15 NB) aan 48 ″ (1200NB)
BS:	BS4504, BS4504, BS1560, BS10	Het met een laag bedekken/Oppervlaktebehandeling:	Antiroestverf, Olie Zwarte Verf, Gele Transparante, Gegalvaniseerde Zink Geplateerde, Koude en Hete
Het Type van flensgezicht:	Het vlakke Gezicht (FF), heft Gezicht (rf) op, Ring Joint (RJT)	Materiaal:	Koolstofstaal P250gh, ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 3
Gebruik/Toepassingen:	Olieveld, Zee, Watersysteem, Scheepsbouw, Aardgas, Electric Power, Pijpprojecten enz.
Hoog licht:	Vlak Onder ogen gezien BS10-Flenzen , De lijste flens van ASME B16.47 bs10 , De Plaatflens van de B16.5bs10 Pijp

De vlak Onder ogen gezien Flenzen van BS 10, de Flenzen van ASME B16.47/ANSI B16.5 BS 10, de Plaatflenzen van BS 10

BS 4504 zijn een Britse norm voor flenzen die samen met pijpen, kleppen en montage worden gebruikt. De flenzen volgens standaardbs 4504 worden geproduceerd die zijn aangewezen PN. Per de standaard, verschillende legeringen zoals staal, zouden het gietijzer en de koperlegering gebruikte o-vervaardiging kunnen zijn de Flenzen van BS 4504. PN voor BS 4504 smeedde flens, die een acroniem voor de waaiers van Druknominale tussen PN 2,5 aan PN 40 is. Terwijl de flenzen met de grootte geproduceerd worden die zich tot DN4000 uitstrekken. Behalve de de flensafmetingen van BS 4504 pn10, specificeren BS 4504 ook andere parameters zoals boutgrootte, tolerantie, Facings, het inpassen, het merken en materialen voor het vastbouten. Voorts neemt de norm in overwegingsflens ook materialen met bijbehorende druk/temperatuurclassificaties

De Flenzen van BS 4504

De Flenzenafmetingen van BS 4504

De Flenzennormen van BS 4504

Fabrikant van het Roestvrije staalflenzen van BS 4504, de Leverancier van het Koolstofstaalflenzen van BS 4504

Gelijkaardig aan de normen van DIN en JIS-, strekt de classificatie van de drukklasse zich voor de flenzen van BS 4504 pn16 van klasse 150 uit aan klasse 2500. In instanties waar de toegevoegde eigenschappen van de corrosieweerstand worden vereist, kunnen de kopers een orde plaatsen om de oppervlakte van deze behandelde flenzen te krijgen. Enkele populairdere afwerking omvat hete onderdompelingsgalvanisatie, antiroestafwerking en zinkdeklaag. Over het algemeen levert het behandelen van de oppervlakte van de Flenzen van BS 4504 PN16 aan een procédé van de hete onderdompelingsgalvanisatie veel beter resultaat in termen van levensduur, prestaties evenals van de corrosieweerstand kenmerken op

Inhoudsopgave

Specificatiesgrafiek van de Flenzen van BS 4504

De Grafiek van de de Flenzengrootte van BS 4504	1/2 ″ (15 NB) AAN 48 ″ (1200NB) DN10~DN5000
De Flenzennormen van BS 4504	ANSI/ASME B16.5, B16.47-Reeks A & B, B16.48, BS4504, BS 10, Engels-1092, DIN, ANSI Flenzen, ASME-Flenzen, de Flenzen van BS, DIN-Flenzen, ENGELSE Flenzen, GOST Flens, ASME/ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092
UNI	6Bar 10Bar 16Bar 25Bar 40Bar
EN	6Bar 10Bar 16Bar 25Bar 40Bar
Van de de Flenzendruk van BS 4504 de Classificatieansi	Klasse 150 pond, 300 pond, 600 pond, 900 pond, 1500 pond, 2500 pond
De Berekening van de de Flenzendruk van BS 4504 in DIN	6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64
JIS	5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
Testcertificaten	ENGELSE 10204/3.1B Grondstoffencertificaat 100% het Rapport van de radiografietest Derde partijinspectierapport, enz.
Deklaag	Geplateerde olie Zwarte Verf, Antiroestverf, Zink, Gele Transparante, Koude en Hete Gegalvaniseerde Onderdompeling
De meeste gemeenschappelijke types van de Flenzen van BS 4504	gesmeed/paste/Geschroeft/Plaat in
Productietechniek	gesmeed, Thermisch behandeld en machinaal bewerkt
Verbind Gezichtstype van de Typeflens	Opgeheven Gezicht (rf), Ring Type Joint (RTJ), Vlak Gezicht (FF), Grote Male-Female (LMF), overlapping-Gezamenlijk Gezicht (LJF), Kleine Male-Female (SMF), Kleine Tong, Grote Tong & Groef, Groef
Speciaal ontwerp	Vanaf uw tekening ZOALS, ANSI, BS, DIN EN JIS 15 NB (1/2 ″) aan 200 NB (8 ″) Gelijk en Verminderend Configuraties
Oorsprong	Indiër/West-Europa/Japan/de V.S./Koreaan
Fabrikant van	ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ENZ. De Flenzen van BS 4504: - De Flens van BS, ENGELSE Flens, API 6A Flens, ANSI Flens, ASME-Flens, DIN-Flens, en1092-1 Flens, UNI-Flens, de Flens van JIS/KS, BS4504-Flens, GB-Flens, De Flens van AWWA C207, GOST Flens, psi-Flens B.S: BS4504, BS3293, BS1560, BS10 ALS 2129: Lijst D; Lijst E; Lijst H ANSI B16.5, ANSI B16.47 Reeks A & B, MSS SP44, ASA, api-605, AWWA, Douanetekeningen ANSI: ANSI B16.5, ANSI B16.47 (API605), MSS SP44, ANSI B16.36, ANSI B16.48 ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 Amerikaanse norm (ANSI) Duits (DIN) Britse norm (BS) DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, de Flenzen van DIN 2638 BS 4504 De andere norm: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
Test	Direct-reading Spectrograaf, Hydrostatische het testen machine, Röntgenstraaldetector, trasonic het gebrekdetector van UI, Magnetische deeltjesdetector
Materiaal	Persmachine, Buigende machine, Duwende Machine, elektrische afschuinende machine, Zandstralenmachine enz.

Beschikbaar Materiaal van de Flenzen van BS 4504

Koolstofstaal	ASTM A105 ASME SA105 DIN 1,0402 DIN 1,0460 DIN 1,0619 ASTM A105N ASME SA105N ASTM A350 LF2 ASME SA350 Hoog Opbrengstcs ASTM A694
Roestvrij staal	ASTM A182 F304 ASTM A182 F304L ASTM A182 F316 ASTM A182 F316L ASTM A182 F317 ASTM A182 F317L ASTM A182 F321 ASTM A182 F321H ASTM A182 F347 ASTM A182 F347H
Legeringsstaal	ASTM A182 F5 ASTM A182 F9 ASTM A182 F11 ASTM A182 F22 ASTM A182 F91
Inconel	Inconel 600 Inconel 601 Inconel 625 Inconel 718 Inconel x750
Koper	T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, ENZ.
Kopernikkel	Kopernikkel 90/10 (C70600), Cupro-Nikkel 70/30 (C71500), UNS C71640
Messing	3602 / 2604/H59/H62/enz.
Hastelloy	Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel	Monel 400 (UNS Nr. N04400), Monel 500 (UNS Nr. N05500)
Legering 20	Carpenter® 20 Legering, Legering 20Cb-3
Aluminium	5052 /6061/ 6063/2017/7075/enz.
Nikkel	Nikkel 200, Nikkel 201
Duplex	S31803 / S32205 A182 Gr. F51/F52/F53/F54/F55/F57/F59/F60/F61
Super Duplex	S32750 / S32760 A182 Gr. F51/F52/F53/F54/F55/F57/F59/F60/F61
Incoloy	Incoloy 800, Incoloy 800H, Incoloy 800HT (UNS N08800), Incoloy 825 (UNS N08825)
254 Smo	SMO 254/6MO, UNS S31254, DIN 1,4547
Nimonic	Nimonic 75, Nimonic 80A, Nimonic 90
Ander materiaal	Tinbrons, Alumunum-brons, Loodbrons
Titanium	Het Titanium Gr. 1 van ASTM B381 Het Titanium Gr. 2 van ASTM B381 Het Titanium Gr. 4 van ASTM B381 Het Titanium Gr. 5 van ASTM B381 Het Titanium Gr. 7 van ASTM B381

De voorraad een uitgebreide waaier van de Flenzen van BS 4504, de Expander van BS 4504 PN16 voorziet fabrikant van een flens

Afmetingen van de Flenzen van BS 4504

DN	D	C1	C2	H1	H2	H3	R	A	N1	N2	B1	d1	f1
10	90	14	14	20	35	6	3	17,2	28	30	18	40	2
15	95	14	14	20	35	6	3	21,3	32	35	22	45	2
20	105	14	14	24	38	6	4	26,9	39	45	27,5	58	2
25	115	16	16	24	38	6	4	33,7	46	52	34,5	68	2
32	140	18	16	26	40	6	5	42,4	56	60	43,5	78	2
40	150	18	16	26	42	7	5	48,3	64	70	49,5	88	3
50	165	20	18	28	45	8	5	60,3	74	84	61,5	102	3
65	185	20	18	32	45	10	6	76,1	92	104	77,5	122	3
80	200	20	20	34	50	10	6	88,9	110	118	90,5	138	3
100	220	22	20	40	52	12	6	114,3	130	140	116	162	3
125	250	22	22	44	55	12	6	139,7	158	168	141,5	188	3
150	285	24	22	44	55	12	8	168,3	184	195	170,5	212	3
200	340	26	24	44	62	16	8	219,1	234	246	221,5	268	3
250	405	29	26	46	70	16	10	273	288	298	276,5	320	3
300	460	32	28	46	78	16	10	323,9	342	350	327,5	378	4
350	520	35	30	57	82	16	10	355,6	390	400	359	438	4
400	580	38	32	63	85	16	10	406,4	444	456	411,0	490	4
450	640	42	34	68	87	16	12	457,0	490	502	462,0	550	4
500	715	46	34	73	90	16	12	508,0	546	559	513,5	610	4
600	840	52	36	83	95	18	12	610,0	650	658	616,5	725	5
700	910	60	36	83	100	18	12	711,0	750	760	–	795	5
800	1025	68	38	90	105	20	12	813,0	848	864	–	900	5
900	1125	76	40	94	110	20	12	914,0	948	968	–	1000	5
1000	1255	84	42	100	120	22	12	1016,0	1056	1072	–	1115	5
1200	1485	98	48	–	130	30	12	1220,0	1260	–	–	1330	5
1400	1685	–	52	–	145	30	12	1420,0	1465	–	–	1530	5
1600	1930	–	58	–	160	35	12	1620,0	1668	–	–	1750	5
DN	D	C1	C2	H1	H2	H3	R	A	N1	N2	B1	d1	f1
