Productdetails:
|
| Koolstofstaal: | A234WPB | SS Staal: | 304L, 316L |
|---|---|---|---|

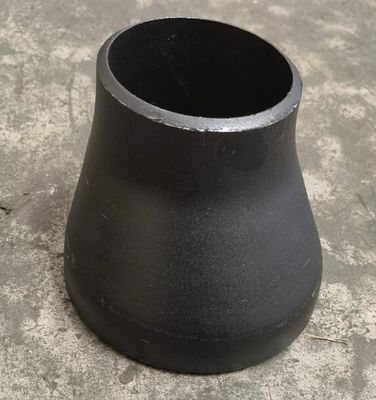

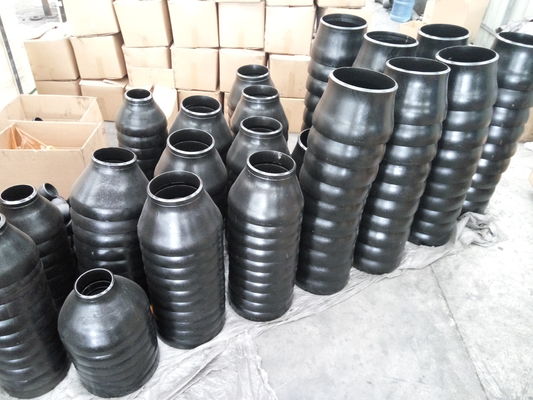

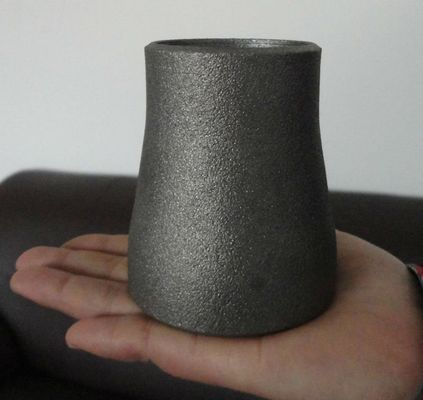

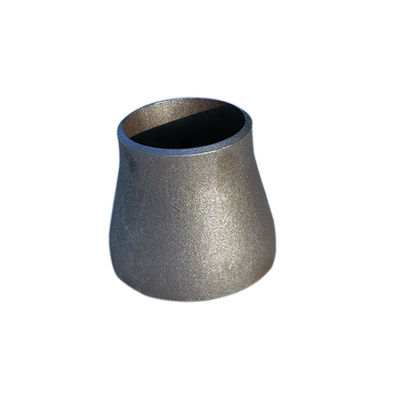

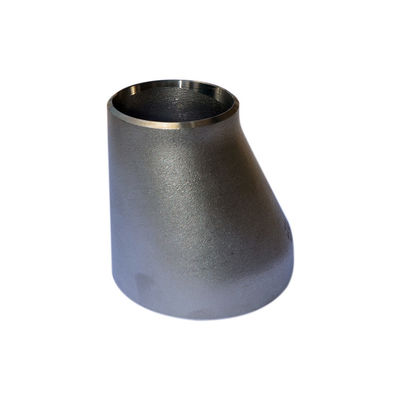

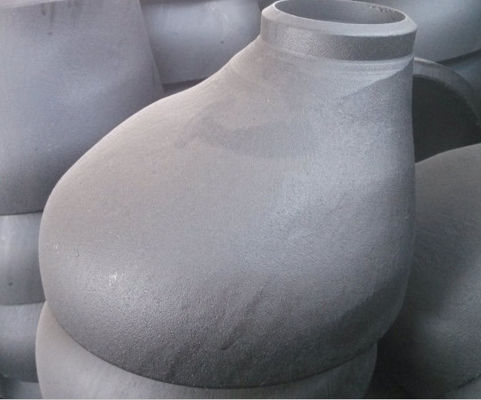

| type: | Bedrieg Reductiemiddel, Ecc Reductiemiddel | Deklaag: | Antiroestolie, het Zwarte Schilderen |
| Dikte: | SCH20, STD, SCH40, SCH80, XS, SCH160.XXS | ||
| Hoog licht: | 316L ANSI B16.9 Reductiemiddel,304L ANSI B16.9 Reductiemiddel,3 duim aan het reductiemiddel van het 2 duimroestvrije staal |
||
De Specificatie voor ASME B16.9 is een norm die de Fabriek Gemaakte Montage van Vervaardigd Staalbuttwelding zoals de Reductiemiddelenmontage behandelt. Deze Norm behandelt parameters zoals de algemene afmetingen, de classificaties, de tolerantie, het testen, en de noteringen voor zowel vervaardigde koolstof evenals legeringsstaal in de fabriek gemaakte buttwelding montage. De groottewaaier van Reductiemiddelenen 10253 2 omvat in deze specificatie strekt zich tussen de duim ½ van NPS tot 48 duim uit. De groottewaaier voor zowel naadloos als gelast Ansi B16.9 Reductiemiddel is verschillend. Om te specificeren, is de groottewaaier voor naadloze het Reductiemiddelenafmetingen van Asme B16.9 tot 24 duim, terwijl de gelaste het Reductiemiddelenafmetingen van Asme B16 9 in de groottewaaier tussen 8 duim tot 36 duim beschikbaar zijn.
| Code RCD REISO | Ø GROOT | Ø KLEIN | HOOGTE H mm | THEORETISCH GEWICHT KG | ||||
|---|---|---|---|---|---|---|---|---|
| DN | D mm | Dikte S mm | DN | D mm | Dikte s mm | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0,08 |
| 33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0,09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0,09 | ||||
| 42 21 | 1 ″ 1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0,12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0,13 | ||||
| 42 33 | 1 | 33.7 | 2.6 | 0,14 | ||||
| *48 21 | 1 ″ 1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0,18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0,19 | ||||
| 48 33 | 1 | 33.7 | 2.6 | 0,20 | ||||
| 48 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,20 | ||||
| 60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0,30 |
| 60 33 | 1 | 33.7 | 2.6 | 0,31 | ||||
| 60 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,32 | ||||
| 60 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,33 | ||||
| 76 33 | 2 ″ 1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0,40 |
| 76 42 | 1 ″ 1/4 | 42.4 | 2.6 | 0,47 | ||||
| 76 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,48 | ||||
| 76 60 | 2 | 60.3 | 2.6 | 0,49 | ||||
| 89 42 | 3 | 88.9 | 3.2 | 1 ″ 1/4 | 42.4 | 2.6 | 90 | 0,55 |
| 89 48 | 1 ″ 1/2 | 48.3 | 2.6 | 0,61 | ||||
| 89 60 | 2 | 60.3 | 2.9 | 0,62 | ||||
| 89 76 | 2 ″ 1/2 | 76.1 | 2.9 | 0,63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1 ″ 1/2 | 48.3 | 2.6 | 100 | 0,85 |
| 114 60 | 2 | 60.3 | 2.9 | 0,98 | ||||
| 114 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
| 139 76 | 2 ″ 1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2 ″ 1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
| Nominale Pijpgrootte | 1/2 tot 2.1/2 | 3 tot 3.1/2 | 4 | 5 tot 8 |
| Buitendiameter bij Schuine rand (d) |
+ 1,6 – 0,8 |
1.6 | 1.6 | + 2,4 – 1,6 |
| Binnendiameter bij Beëindigen | 0,8 | 1.6 | 1.6 | 1.6 |
| Lengte over alles (h) | 2 | 2 | 2 | 2 |
| Nominale Pijpgrootte | 10 tot 18 | 20 tot 24 | 26 tot 30 | 32 tot 48 |
| Buitendiameter bij Schuine rand (d) |
+ 4 – 3,2 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Binnendiameter bij Beëindigen | 3.2 | 4.8 | + 6,4 – 4,8 |
+ 6,4 – 4,8 |
| Lengte over alles (h) | 2 | 2 | 5 | 5 |
| Muurdikte (t) | Niet minder dan 87,5% van Nominale Muurdikte | |||
