BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Grote Afbeelding : BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

Productdetails:

Plaats van herkomst:	China
Merknaam:	XF
Certificering:	EN10204 3.1 ISO9001 , PED AND AD2000 W0
Modelnummer:	DN15-DN2000

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1pcs
Prijs:	USD 1-100 One PCS
Verpakking Details:	PLYWOODEN EN PALLET
Levertijd:	15-30DAYS
Betalingscondities:	L/C, D/A, D/P, T/T, Western Union
Levering vermogen:	2000TONS ÉÉN MAAND

Contact

BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

beschrijving

Opbrengsmethode:	Gesmeed	Norm:	BS4504
Druk:	PN6, PN10; PN16; PN25; PN40; PN63; DE LIJST D, BS10-LIJST E VAN PN100 BS10	Groottewaaier:	DN15-DN2000
Flenstype:	De Blinde plaatflens, Misstap die, Hals lassen, paste flens in	Materiaal:	Koolstofstaal A105; C22.8; ST37.2; S235JR; roestvrij staal 304/304L; 316/316L;
Deklaag:	Zwarte Gegalvaniseerde Verf, Gele Verf, Hete Gegalvaniseerd, Koude en Olie	Verpakking:	Gevallen of de Pallet van het Seay de Waardige Triplex
Hoog licht:	LIJSTh Gesmede FLENS BS 4504 , FLENS BS 4504 PN6 PN10 , BS10-LIJSTd FLENS PN160

BS4504 PN10, PN16-PLAATflens, BLINDE MISSTAP EN GELASTE GEGALVANISEERDE HALSflens MET HETE ONDERDOMPELING

Product Introducting

Product	De hete flenzen van het smeedstukstaal
Norm	BS4504
Flenstype	101 PLAAT; 105 BLIND; 111 LASSENDE HALS; 112 MISSTAP; 113 INGEPASTE BS10-LIJST D, VERHAAL E, LIJST F, LIJST H
Groottewaaier	DN10-DN2000
Druk	PN6; PN10; PN16; PN25; PN40; PN63; PN100
Materiaal	koolstofstaal A105; C22.8; ST37.2; S235JR; roestvrij staal 304/304L; 316/316L;
Verpakking	seay waardige triplexgevallen of pallet

Product: De hete flenzen van het smeedstukstaal

Norm: BS4504

Flenstype: 101 PLAAT; 105 BLIND; 111 LASSENDE HALS; 112 MISSTAP; 113 INGEPAST

Groottewaaier: DN10-DN2000

Druk: PN6; PN10; PN16; PN25; PN40; PN63; PN100

Materiaal: koolstofstaal A105; C22.8; ST37.2; S235JR; roestvrij staal 304/304L; 316/316L;

Verpakking: seay waardige triplexgevallen of pallet

BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160 0

De Flensafmetingen van BS 10

De Flensafmetingen van BS 10 2Table D

Nominaal	O.D van		Dia. van		Dia. van		Nr van		Dia. van		Dikte
Pijpgrootte	Pijp		Flens		Boutcirkel		Bout		Bout

1/2“		21.3		95.3		66.7		4		12.7		4.8
3/4“		26.7		101.6		73.0		4		12.7		4.8
1“		33.4		114.3		82.6		4		12.7		4.8
1 1/4“		42.2		120.7		87.6		4		12.7		6.4
1 1/2“		48.3		133.4		98.4		4		12.7		6.4
2“		60.3		152.4		114.3		4		15.9		7.9
2 1/2“		73.0		165.1		127.0		4		15.9		7.9
3“		88.9		184.2		146.1		4		15.9		9.5
3 1/2“		101.6		203.2		165.1		4		15.9		9.5
4“		114.3		215.9		177.8		4		15.9		9.5
5“		141.3		254.0		209.6		8		15.9		12.7
6“		168.3		279.4		228.6		8		15.9		12.7
7“		190.5		304.8		260.4		8		15.9		12.7
8“		219.1		336.6		292.1		8		15.9		12.7
9“		244.5		368.3		323.9		8		15.9		15.9
10“		273.0		406.4		355.6		8		19.1		15.9
12“		323.9		457.2		406.4		12		19.1		15.9
14“		355.6		527.1		469.9		12		22.2		19.1
16“		406.4		577.9		520.7		12		22.2		19.1
18“		457.2		641.4		584.2		12		22.2		22.2
20“		508.0		704.9		641.4		16		22.5		25.4
24“		609.6		825.5		755.7		16		25.4		28.6

De Afmetingen van de de Lijste Flens van BS 10

Nominaal	Dia. van	Dia. van		Nr van	Dia. van	Dikte
Pijpgrootte	Flens	Boutcirkel		Bout	Bout
1/2“	95.3	66.7	4		12.7	6.4
3/4“	101.6	73.0	4		12.7	6.4
1“	114.3	82.6	4		12.7	7.1
1 1/4“	120.7	87.3	4		12.7	7.9
1 1/2“	133.4	98.4	4		12.7	8.7
2“	152.4	114.3	4		15.9	9.5
2 1/2“	165.1	127.0	4		15.9	10.3
3“	184.2	146.1	4		15.9	11.1
3 1/2“	203.2	165.1	8		15.9	11.9
4“	215.9	177.8	8		15.9	12.7
5“	254.0	209.6	8		15.9	14.3
6“	279.4	228.6	8		19.1	17.5
7“	304.8	260.4	8		19.1	19.1
8“	336.6	292.1	8		19.1	19.1
9“	368.3	323.9	12		19.1	20.6
10“	406.4	355.6	12		19.1	22.2
12“	457.2	406.4	12		22.2	25.4
14“	527.2	469.9	12		22.2	25.4
16“	577.9	520.7	12		22.2	25.4
18“	641.4	584.2	16		22.2	28.6
20“	704.9	647.4	16		22.2	31.8
24“	825.5	755.7	16		25.4	38.1

De Afmetingen van de de Lijstf Flens van BS 10

Nominaal	O.D. van		Dia van		Dia van		Nr van		Dia. van		Dikte
Pijpgrootte	Pijp		Flens		Boutcirkel		Bout		Bout
1/2“		21.3		95.3		66.7		4		12.7		9.5

3/4“		26.7		101.6		73.0		4		12.7		9.5
1“		33.4		120.7		87.3		4		15.9		9.5
1 1/4“		42.2		133.4		98.4		4		15.9		12.7
1 1/2“		48.3		139.7		104.8		4		15.9		12.7
2“		60.3		165.1		127.0		4		15.9		15.9
2 1/2“		73.0		184.2		146.1		8		15.9		15.9
3“		88.9		203.2		165.1		8		15.9		15.9
3 1/2“		101.6		215.9		177.8		8		15.9		19.1
4“		114.3		228.6		190.5		8		15.9		19.1
5“		141.3		279.4		235.0		8		19.1		22.2
6“		168.3		304.8		260.4		12		19.1		22.2
7“		190.3		336.6		292.1		12		19.1		22.2
8“		219.1		368.3		323.9		12		19.1		25.4
9“		244.5		406.4		355.6		12		22.2		25.4
10“		273.0		431.8		381.0		12		22.2		25.4
12“		323.0		489.0		438.2		16		22.2		28.6
14“		355.6		552.5		495.3		16		25.4		31.8
16“		406.4		609.6		552.5		20		25.4		31.8
18“		457.2		673.1		609.6		20		28.6		34.9
20“		508.0		736.6		673.1		24		28.6		38.1
24“		609.6		850.9		781.1		24		31.8		41.3

De Afmetingen van de de Lijsth Flens van BS 10

Nominaal	Dia van		Dia. van		Nr van		Dia. van		Dikte
Pijpgrootte	Flens		Boutcirkel		Bout		Bout
1/2“		114.3		82.6		4		15.9		12.7
3/4“		114.3		82.6		4		15.9		12.7
1“		120.78		87.3		4		15.9		14.3
1 1/4“	133.4		98.4		4		15.9		17.5
1 1/2“		139.7		104.8		4		15.9		17.5
2“	165.1		127.0		4		15.9		19.1
2 1/2“		184.2		146.1		8		15.9		19.1
3“	203.2		165.1		8		15.9		22.2
3 1/2“		215.9		177.8		8		15.9		22.2
4“	228.6		190.5		8		15.9		25.4
5“		279.4		235.0		8		19.1		28.6
6“		304.8		260.4		12		19.1		28.6
7“		336.6		292.1		12		19.1		31.8
8“		368.3		323.9		12		19.1		31.8
9“		406.4		355.6		12		22.2		34.9
10“		431.8		381.0		12		22.2		34.9
12“		489.0		438.2		16		22.2		38.1
14“		552.5		495.3		16		25.4		41.3
16“		609.6		552.5		20		25.4		44.5
18“		673.1		609.6		20		28.6		47.6
20“		736.6		673.1		24		28.6		50.8
24“		850.9		781.1		24		31.8		57.2

De Flenzenafmetingen van BS 10 in mm, de Flenzengrootte van BS 10

NOMINAAL DROEG 15	FLENSdiameter in mm	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	3 3/4“/95	2 5/8“/67	4	1/2“	9/16“/14	3/8“/10
Lijst E	3 3/4“/95	2 5/8“/67	4	1/2“	9/16“/14	3/8“/10
Lijst F	3 3/4“/95	2 5/8“/67	4	1/2“	9/16“/14	3/8“/10
Lijst H	4 1/2“/114	3 1/4“/83	4	5/8“	11/16“/17	1/2“/13
Lijst J	4 1/2“/114	3 1/4“/83	4	5/8“	11/16“/17	5/8“/16
Lijst K	4 1/2“/114	3 1/4“/83	4	5/8“	11/16“/17	3/4“/19
NOMINAAL DROEG 20	FLENSdiameter in mm	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	4“/102“	2 7/8“/73“	4	1/2“	9/16“/14“	3/8“/10“
Lijst E	4“/102“	2 7/8“/73“	4	1/2“	9/16“/14“	3/8“/10“
Lijst F	4“/102“	2 7/8“/73“	4	1/2“	9/16“/14“	3/8“/10“
Lijst H	4 1/2“/114“	3 1/4“/83“	4	5/8“	11/16“/17“	1/2“/13“
Lijst J	4 1/2“/114“	3 1/4“/83“	4	5/8“	11/16“/17“	5/8“/16“
Lijst K	4 1/2“/114“	3 1/4“/83“	4	5/8“	11/16“/17“	3/4“/19“
NOMINAAL DROEG 25	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	4 1/2“/114	3 1/4“/83	4	1/2“	9/16“/14	3/8“/10
Lijst E	4 1/2“/114	3 1/4“/83	4	1/2“	9/16“/14	3/8“/10
Lijst F	4 3/4“/121	3 7/16“/87	4	5/8“	9/16“/14	3/8“/10
Lijst H	4 3/4“/121	3 7/16“/87	4	5/8“	11/16“/17	9/16“/14
Lijst J	4 3/4“/121	3 7/16“/87	4	5/8“	11/16“/17	3/4“/19
Lijst K	5“/127	3 3/4“/95	4	5/8“	11/16“/17	7/8“/22
NOMINAAL DROEG 32	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	4 3/4“/121	3 7/16“/87	4	1/2“	9/16“/14	1/2“/13
Lijst E	4 3/4“/121	3 7/16“/87	4	1/2“	9/16“/14	1/2“/13
Lijst F	5 1/4“/133	3 7/8“/98	4	5/8“	11/16“/17	1/2“/13
Lijst H	5 1/4“/133	3 7/8“/98	4	5/8“	11/16“/17	11/16“/17
Lijst J	5 1/4“/133	3 7/8“/98	4	5/8“	11/16“/17	3/4“/19
Lijst K	5 1/4“/133	3 7/8“/98	4	5/8“	11/16“/17	7/8“/22
NOMINAAL DROEG 40	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	5 1/4“/133	3 7/8“/98	4	1/2“	9/16“/14	1/2“/13
Lijst E	5 1/4“/133	3 7/8“/98	4	1/2“	9/16“/14	1/2“/13
Lijst F	5 1/2“/140	4 1/8“/105	4	5/8“	11/16“/17	1/2“/13
Lijst H	5 1/2“/140	4 1/8“/105	4	5/8“	11/16“/17	11/16“/17
Lijst J	5 1/2“/140	4 1/8“/105	4	5/8“	11/16“/17	7/8“/22
Lijst K	6“/152	4 1/2“/114	4	3/4“	7/8“/22	1“/25
NOMINAAL DROEG 50	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	6“/152	4 1/2“/114	4	5/8“	11/16“/17	9/16“/14
Lijst E	6“/152	4 1/2“/114	4	5/8“	11/16“/17	9/16“/14
Lijst F	6 1/2“/165	5“/127	4	5/8“	11/16“/17	5/8“/16
Lijst H	6 1/2“/165	5“/127	4	5/8“	11/16“/17	3/4“/19
Lijst J	6 1/2“/165	5“/127	4	3/4“	7/8“/22	1“/25
Lijst K	6 1/2“/165	5“/127	8	5/8“	11/16“/17	1“/25
NOMINAAL DROEG 65	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	6 1/2“/165	5“/127	4	5/8“	11/16“/17	9/16“/14
Lijst E	6 1/2“/165	5“/127	4	5/8“	11/16“/17	9/16“/14
Lijst F	7 1/4“/184	5 3/4“/146	8	5/8“	11/16“/17	5/8“/16
Lijst H	7 1/4“/184	5 3/4“/146	8	5/8“	11/16“/17	3/4“/19
Lijst J	7 1/4“/184	5 3/4“/146	8	3/4“	7/8“/22	1“/25
Lijst K	7 1/4“/184	5 3/4“/146	8	3/4“	7/8“/22	1 1/8“/29
NOMINAAL DROEG 80	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	8 1/2“/216	7“/178	4	5/8“	11/16“/17	11/16“/17
Lijst E	8 1/2“/216	7“/178	8	5/8“	11/16“/17	11/16“/17
Lijst F	9“/229	7 1/2“/191	8	5/8“	11/16“/17	3/4“/19
Lijst H	9“/229	7 1/2“/191	8	5/8“	11/16“/17	1“/25
Lijst J	9“/229	7 1/2“/191	8	3/4“	7/8“/22	1 3/8“/35
Lijst K	9 1/2“/241	7 3/4“/197	8	7/8“	1“/25	1 3/8“/35
NOMINAAL DROEG 100	FLENSdiameter	PCD	BOUTEN	BOLTSIZE	GATENgrootte	DIKTE
Lijst D	8 1/2“/216	7“/178	4	5/8“	11/16“/17	11/16“/17
Lijst E	8 1/2“/216	7“/178	8	5/8“	11/16“/17	11/16“/17
Lijst F	9“/229	7 1/2“/191	8	5/8“	11/16“/17	3/4“/19
Lijst H	9“/229	7 1/2“/191	8	5/8“	11/16“/17	1“/25
Lijst J	9“/229	7 1/2“/191	8	3/4“	7/8“/22	1 3/8“/35
Lijst K	9 1/2“/241	7 3/4“/197	8	7/8“	1“/25	1 3/8“/35

FAQ

1. wie zijn wij?
Wij zijn gebaseerd in Hebei, China, begin vanaf 2001, verkopen aan Zuid-Azige (7,69%), Zuidelijk Europa (7,69%), Noordelijk Europa (7,69%), Midden-Amerika (7,69%), Westelijk Europa (7,69%), Oostelijk Azië (7,69%), het Medio Oosten (7,69%), Oceanië (7,69%), Afrika (7,69%), Zuidoost-Azië (7,69%), Oost-Europa (7,69%), Zuid-Amerika (7,69%), Noord-Amerika (7,69%). Er zijn totale ongeveer 101-200 mensen in ons bureau.

2. hoe kunnen wij kwaliteit waarborgen?
Altijd een voorproductiesteekproef vóór massaproduktie;
Altijd definitieve Inspectie vóór verzending;

3.what kunt u van ons kopen?
flens, elleboog, pijpmontage

4. waarom zou u van ons niet van andere leveranciers moeten kopen?
verklaar nietig

5. welke diensten kunnen wij verlenen?
Goedgekeurde Leveringstermijnen: FOB, CIF CFR, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, Uitdrukkelijke Levering, DAF;
Toegelaten Betalingsmunt: USD, EUR, JPY, HKD, GBP, CNY;
Toegelaten Betalingstype: T/T, L/C, D/P D/A, Contant geld;
Gesproken taal: Engels, Chinees, Russisch

Contact:

Afdelingschef: Annie

DE HOGE DRUKflens VAN HEBEI XINFENG EN CO. VAN DE PIJPmontage, LTD.

Voeg. toe: Mencunprovincie, Cangzhou-Stad, Hebei-provincie, China 061400

Mobiel: 86 18031772012 (wechat, whatsapp)

Tel.: 86-317-6016612

E-mail: info3@hbxfgj.com

Skype: annie1989723

QQ: 532326446

label:

304 316 FLENS BS4504 PN6,

DE FLENS BS4504 PN6 VAN CT20 16MN,

De Flenzen van BS4504 PN10 PN100

Contactgegevens

Hebei Xinfeng High-pressure Flange and Pipe Fitting Co., Ltd.

Contactpersoon: Miss. Mandy Liu

Tel.: 0086 18903173335

Fax: 86-0317-6853077-6723871

Andere Producten

BS 4504 PN25 Sweishalsflens van koolstofstaal voor industriële leidingsystemen

Grootte: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Type flenster: WN, ZO, PL, BL, SW, IF/SE, TH

Druk: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

Materiaal: Koolstofstaal, S235JR, rst37-2, A105, Tainless-Staal, ASTM A182, F304/304L, F316/316L, 316Ti, 321

BS 4504 Blinde flenzen van koolstofstaal voor Pn2.5/6/10/16/25/40

Proces: gesmeed

Materiaal: Koolstofstaal, S235JR, rst37-2, A105, Tainless-Staal, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Type verbinding: Lassenhals, Misstap, Blind, Ingepast Contactdooslassen,

Grootte: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Flangen BS 4504 Lashals Slip op Carbon Steel Flangen

Toepassing: Olie, chemie, energie, gas, metallurgie, scheepsbouw, bouw, enz.

Materiaal: Koolstofstaal, S235JR, rst37-2, A105, Tainless-Staal, ASTM A182, F304/304L, F316/316L, 316Ti, 321

Type flenster: WN, ZO, PL, BL, SW, IF/SE, TH

Certificaat: ISO, Ce, API, BV, Enz.

BS 4504 Carbon gesmeed staal slip on flange fabrikanten

Verzegelingsoppervlak: RF, FF. De zwarte Verf, de Gele Verf, de transparante Verf, de Koude en Hete Onderdompeling galvanis

Grootte: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Certificaat: ISO, Ce, API, BV, Enz.

Proces: gesmeed

PN10 koolstofstaal BS 4504 Slip On Welding Neck Flanges

Grootte: DN15-DN2000, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN2000

Certificaat: ISO, Ce, API, BV, Enz.

Toepassing: Olie, chemie, energie, gas, metallurgie, scheepsbouw, bouw, enz.

Druk: PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160

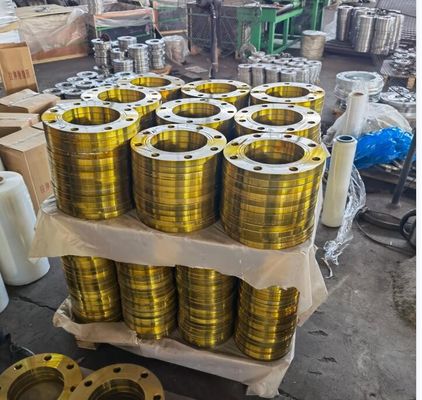

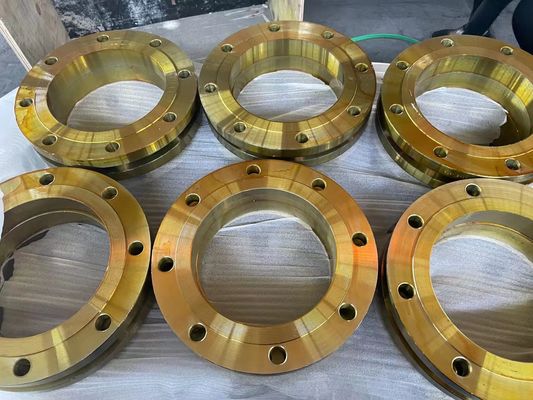

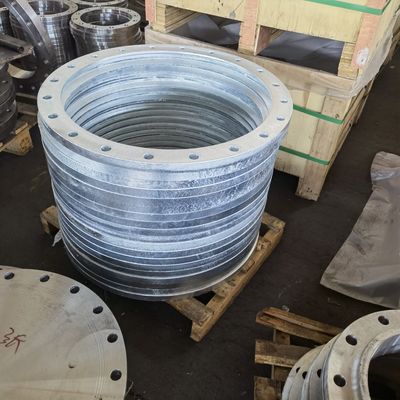

BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

BS10 LIJSTd E-F H Gesmede FLENS BS 4504 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

LIJSTh Gesmede FLENS BS 4504

FLENS BS 4504 PN6 PN10

BS10-LIJSTd FLENS PN160

De Flensafmetingen van BS 10

De Flensafmetingen van BS 10 2Table D

De Afmetingen van de de Lijste Flens van BS 10

De Afmetingen van de de Lijstf Flens van BS 10

De Afmetingen van de de Lijsth Flens van BS 10

De Flenzenafmetingen van BS 10 in mm, de Flenzengrootte van BS 10

NOMINAAL DROEG

15

FLENSdiameter in mm

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

20

FLENSdiameter in mm

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

25

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

32

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

40

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

50

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

65

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

80

FLENSdiameter

PCD

BOUTEN

BOLTSIZE

GATENgrootte

DIKTE

NOMINAAL DROEG

100

FLENSdiameter

PCD
