Productdetails:
|
| Norm: | ASME B16.9 | Materiaal: | A234 WPB |
|---|---|---|---|
| Grootte: | 1/2“ - 48“ | Dikte: | SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 |
| Straal: | L/R EN S/R | Hoek: | 45D 90D 180D |
| Pakket: | Triplexgevallen en pallets | Deklaag: | Zwarte Gegalvaniseerde Verf, Olie, Koude en Gegalvaniseerd Heet |
| Hoog licht: | B16.9 Stuiklasse Pijpmontage,Stuiklasse de Pijpmontage SCH10 van ASME,Zwarte het staalelleboog van ASME SCH80 |
||

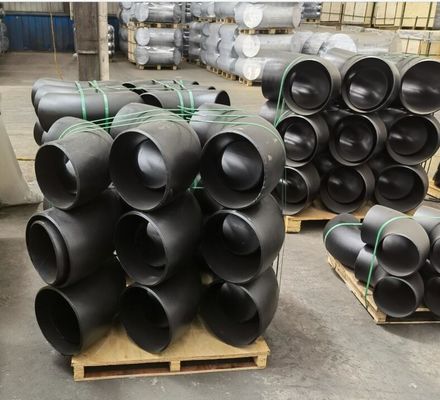

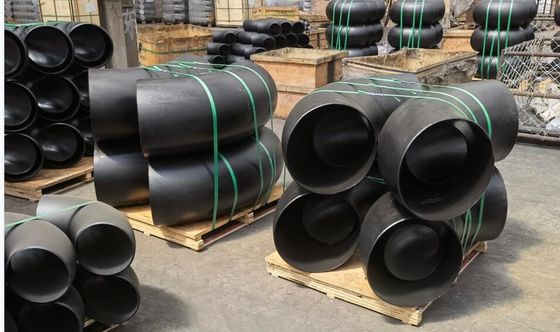

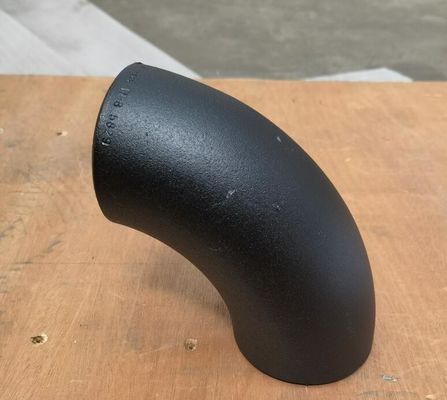

VAN DE DE PIJPmontage VAN ASME B16.9 STUIKLASSE ZWARTE DE VERFelleboog
Materiaal: A234 WPB SS304/304L SS316/316L
Grootte: 1/2“ - 48“
Dikte: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Straal: L/R EN S/R
Hoek: 45D 90D 180D
Het met een laag bedekken: Zwarte Gegalvaniseerde verf, Olie, Koude en Gegalvaniseerd Heet
Pakket: Triplexgevallen en Pallets
45 de Graadelleboog van Degree/90 Degree/180, Lange Straal/plotseling Straalelleboog
• Normen:
ASTM A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313
90 Ellebogenstraal = 1.5d
BINNEN |
MUUR |
AS |
GEWICHT |
|---|---|---|---|
| Diameter | Dikte | Straal | Per Stuk |
| ‚A‘ mm | ‚B‘ mm | ‚C‘ mm | kilo's |
| 15 | 1.50 | 30 | 0,03 |
| 20 | 1.50 | 35 | 0,04 |
| 25 | 1.50 | 32.5 | 0,06 |
| 32 | 1.50 | 45 | 0,11 |
| 40 | 1.50 | 60 | 0,20 |
| 50 | 2.00 | 73 | 0,31 |
| 65 | 2.00 | 95 | 0,52 |
| 80 | 2.00 | 123 | 0,77 |
| 100 | 2.00 | 150 | 1.20 |
| 100 | 3.00 | 150 | 1.79 |
| 125 | 2.00 | 188 | 1.88 |
| 150 | 2.00 | 225 | 2.69 |
| 150 | 3.00 | 225 | 4.09 |
| GEWICHTEN MONTAGE | ||||||||
|---|---|---|---|---|---|---|---|---|
| NPS duim |
ELLEBOGEN 1.5D |
ELLEBOGEN 1.5D |
||||||
| Sch. 5S |
Sch. 10S |
Sch. jaren '40 |
Sch. de jaren '80 |
Sch. 5S |
Sch. 10S |
Sch. jaren '40 |
Sch. de jaren '80 |
|
| 1/2 | 0,05 | 0,06 | 0,08 | 0,10 | 0,03 | 0,04 | 0,05 | 0,07 |
| 3/4 | 0,06 | 0,07 | 0,09 | 0,11 | 0,04 | 0,05 | 0,06 | 0,07 |
| 1 | 0,09 | 0,15 | 0,18 | 0,20 | 0,06 | 0,10 | 0,12 | 0,13 |
| 1 1/4 | 0,13 | 0,20 | 0,25 | 0,35 | 0,09 | 0,13 | 0,17 | 0,12 |
| 1 1/2 | 0,18 | 0,30 | 0,40 | 0,50 | 0,12 | 0,20 | 0,27 | 0,33 |
| 2 | 0,30 | 0,50 | 0,70 | 0,90 | 0,20 | 0,33 | 0,47 | 0,60 |
| 2 1/2 | 0,60 | 0,85 | 1.35 | 1.80 | 0,40 | 0,60 | 0,90 | 1.20 |
| 3 | 0,90 | 1.30 | 2.00 | 2.90 | 0,60 | 0,90 | 1.35 | 1.90 |
| 4 | 1.40 | 2.00 | 4.00 | 5.90 | 0,90 | 1.35 | 2.65 | 3.90 |
| 5 | 2.90 | 3.60 | 6.50 | 9.70 | 1.95 | 2.40 | 4.35 | 6.50 |
| 6 | 4.00 | 5.00 | 10.5 | 16.0 | 2.70 | 3.35 | 7.00 | 10.5 |
| 8 | 7.40 | 10.0 | 21.5 | 33.5 | 4.90 | 6.70 | 14.5 | 22.5 |
| 10 | 13.6 | 16.8 | 38.5 | 52.5 | 9.10 | 11.2 | 25.6 | 35.0 |
| 12 | 23.4 | 27.0 | 59.0 | 79.0 | 15.6 | 18.0 | 39.5 | 53.0 |
| 14 | 29.0 | 35.0 | 70.0 | 94.0 | 19.3 | 23.5 | 47.0 | 63.0 |
| 16 | 41.3 | 47.0 | 95.0 | 125 | 27.5 | 31.5 | 63.5 | 84.0 |
| 18 | 51.8 | 59.0 | 120 | 158 | 34.5 | 39.5 | 80.0 | 105 |
| 20 | 73.0 | 85.0 | 146 | 194 | 49.0 | 57.0 | 98.0 | 129 |
| 24 | 122 | 140 | 210 | 282 | 82.0 | 94.0 | 140 | 188 |
| De Montage van de roestvrij staalStuiklas | |
|---|---|
| Montagetypes | 90º LRs, 90º SRs, Ellebogen 45º, Concentrische Reductiemiddelen, Zonderlinge Reductiemiddelen, T-stukken, die T-stukken en Stub Ends Fittings verminderen |
| Grootte | 1/2“ – 12“ |
| Programma's | Sch 10S - de jaren '80 |
* Hogere drukclassificaties en grotere grootte dan op verzoek vermeld boven beschikbaar.
