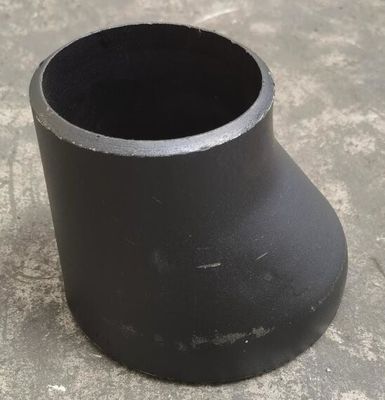

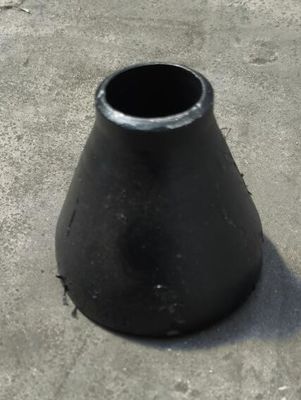

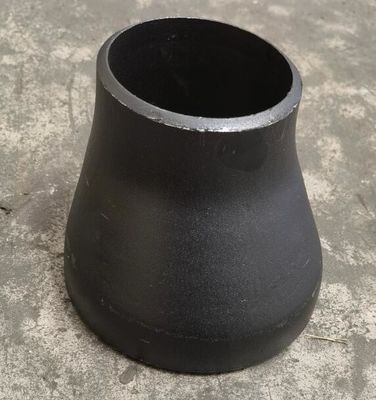

ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp

ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp
ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp

Grote Afbeelding :  ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp

Productdetails:
Plaats van herkomst: China
Merknaam: XF
Certificering: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Modelnummer: 1/2“ - 48“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: 1USD-100USD
Verpakking Details: Triplexgevallen en pallets
Levertijd: 15-30DAYS
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 1500TONS ÉÉN MAAND
Contact

ISO-PED ASME B16.9 BEDRIEGT ECC het Reductiemiddelensch40 A234 WPB Zwarte Verf van de Staalpijp

beschrijving
Norm: ASME B16.9 Grootte: 1/2“ - 48“
Materiaal: A234 WPB SS304/304L SS316/316L Dikte: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Deklaag: Zwarte Gegalvaniseerde Verf, Olie, Koude en Gegalvaniseerd Heet Pakket: Triplexgevallen en pallets
Hoog licht:

ASME B16.9 BEDRIEGT het Reductiemiddel van de Staalpijp

,

ECC van ASME B16.9 het Reductiemiddel van de Staalpijp

,

ISO-PED A234 WPB Zwart Reductiemiddel

ASME B16.9 BEDRIEGT REDUCTIEMIDDELENecc REDUCTIEMIDDEL SCH40 A234 WPB MET ZWARTE VERF



Materiaal: A234 WPB SS304/304L SS316/316L



Grootte: 1/2“ - 48“



Dikte: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160





Het met een laag bedekken: Zwarte Gegalvaniseerde verf, Olie, Koude en Gegalvaniseerd Heet



Pakket: Triplexgevallen en Pallets



Gedetailleerde Productomschrijving
Productnaam: ELLEBOOG, REDUCTIEMIDDEL, T-STUK, GLB Norm: ANSI B16.9, EN10253, DIN
Materiaal: A234 WPB/P245GH/S235JRG2/ST37-2 Type: Naadloze Montage, Gelaste Montage
Kleur: Zwarte, de Olie van het Roestbewijs Staal: Koolstofstaal, Roestvrij staal
Plaats: Hebei Betaling: 30% Vooruitbetaling, 70% tegen BL Exemplaar
Certificaat: ISO, PED Gebruik: Pijpverbinding

ANSI /ASME B16.9 Reductiemiddelenafmetingen, Grafiek van het Reductiemiddelenafmetingen van Buttweld de Concentrische, Zonderlinge Buttweld-Reductiemiddelenafmetingen:

De Afmetingenansi B16.9 van het Eccnetricreductiemiddel

De Afmetingen van roestvrij staalreductiemiddelen

Code RCD REISO Ø GROOT Ø KLEIN HOOGTE H mm THEORETISCH GEWICHT KG
DN D mm Dikte S mm DN D mm Dikte s mm
27 21 3/4 26.9 2.3 1/2 21.3 2.0 38 0,08
33 21 1 33.7 2.6 1/2 21.3 2.0 50 0,09
33 27 3/4 26.9 2.3 0,09
42 21 1 ″ 1/4 42.4 2.6 1/2 21.3 2.0 50 0,12
42 27 3/4 26.9 2.3 0,13
42 33 1 33.7 2.6 0,14
*48 21 1 ″ 1/2 48.3 2.6 1/2 21.3 2.0 64 0,18
48 27 3/4 26.9 2.3 0,19
48 33 1 33.7 2.6 0,20
48 42 1 ″ 1/4 42.4 2.6 0,20
60 27 2 60.3 2.9 3/4 26.9 2.3 76 0,30
60 33 1 33.7 2.6 0,31
60 42 1 ″ 1/4 42.4 2.6 0,32
60 48 1 ″ 1/2 48.3 2.6 0,33
76 33 2 ″ 1/2 76.1 2.9 1 33.7 2.6 90 0,40
76 42 1 ″ 1/4 42.4 2.6 0,47
76 48 1 ″ 1/2 48.3 2.6 0,48
76 60 2 60.3 2.6 0,49
89 42 3 88.9 3.2 1 ″ 1/4 42.4 2.6 90 0,55
89 48 1 ″ 1/2 48.3 2.6 0,61
89 60 2 60.3 2.9 0,62
89 76 2 ″ 1/2 76.1 2.9 0,63
114 48 4 114.3 3.6 1 ″ 1/2 48.3 2.6 100 0,85
114 60 2 60.3 2.9 0,98
114 76 2 ″ 1/2 76.1 2.9 1.00
114 89 3 88.9 3.2 1.02
139 60 5 139.7 4.0 2 60.3 2.9 127 1.60
139 76 2 ″ 1/2 76.1 2.9 1.70
139 89 3 88.9 3.2 1.74
139 114 4 114.3 3.6 1.76
*168 76 6 168.3 4.5 2 ″ 1/2 76.1 2.9 140 2.60
168 89 3 88.9 3.2 2.70
168 114 4 114.3 3.6 2.82
168 139 5 139.7 4.0 2.94
219 114 8 219.1 6.3 4 114.3 3.6 152 5.03
219 139 5 139.7 4.0 5.12
219 168 6 168.3 4.5 5.18
*273 114 10 273.0 6.3 4 114.3 3.6 178 7.00
*273 139 5 139.7 4.0 7.20
273 168 6 168.3 4.5 7.40
273 219 8 219.1 6.3 7.55
323 168 12 323.9 7.1 6 168.3 4.5 203 11.00
323 219 8 219.1 6.3 11.10
323 273 10 273 6.3 11.20

N.B. code RCD = concentrische reductiemiddelen – code REISO = excentric reductiemiddelen

* Slechts concentrisch



ANSI/van ASME B16.9 REDUCTIEMIDDEL – Dimensionale Tolerantie van Concnentric-Reductiemiddel en Zonderlinge Pijpreductiemiddelen

Nominale Pijpgrootte 1/2 tot 2.1/2 3 tot 3.1/2 4 5 tot 8
Buitendiameter
bij Schuine rand (d)		 + 1,6
– 0,8		 1.6 1.6 + 2,4
– 1,6
Binnendiameter bij Beëindigen 0,8 1.6 1.6 1.6
Lengte over alles (h) 2 2 2 2
Nominale Pijpgrootte 10 tot 18 20 tot 24 26 tot 30 32 tot 48
Buitendiameter
bij Schuine rand (d)		 + 4
– 3,2		 + 6,4
– 4,8		 + 6,4
– 4,8		 + 6,4
– 4,8
Binnendiameter bij Beëindigen 3.2 4.8 + 6,4
– 4,8		 + 6,4
– 4,8
Lengte over alles (h) 2 2 5 5
Muurdikte (t) Niet minder dan 87,5% van Nominale Muurdikte

De dimensionale tolerantie is tenzij anders aangegeven in millimeter en is gelijke ± behalve zoals genoteerd.
