Productdetails:
|
| Materiaal: | 304, 304L, 321, 316, 316L, enz. | Dikte: | SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS |
|---|---|---|---|
| Grootte: | 1/2“ AAN 48“ | Norm: | ASME, MSS, HG, DIN, JIS, GB |
| type: | 90 graad Lange Straal, 90 graad Korte Straal, 45 graad Lange Straal, de Band van de 180 graadterugke | ||
| Hoog licht: | 316 ANSI B16.9 ButtWeld ELLEBOOG,304 321 ButtWeld ELLEBOOG,Naadloze de ELLEBOOG van SCH120 XXS |
||

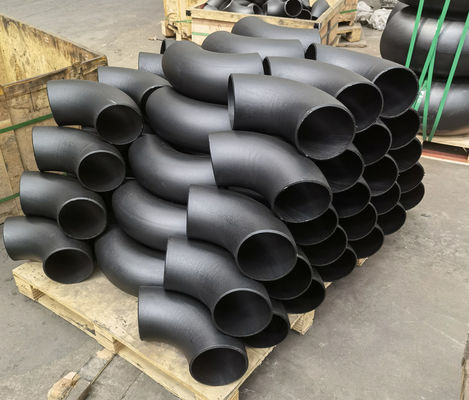

STUIKLASSE ANSI B 16,9 & NAADLOZE SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 XXS ELOBW
1. Materiaal: 304, 304L, 321, 316, 316L, enz.
2. Norm: ASME, MSS, HG, DIN, JIS, GB
3. Type: 90 graad Lange Straal, 90 graad Korte Straal, 45 graad Lange Straal, de Band van de 180 graadterugkeer
Wij bieden Sanitaire Montage, Roestvrij staal Sanitaire Montage, en de Montage van de Roestvrij staalbuis die aan gebruikend optimaal kwaliteitsroestvrij staal worden vervaardigd. Onze brede serie van sanitair roestvrij staalt-stuk is gekend onder de klant toe te schrijven aan zijn treksterkte. Deze Montage van de Staalbuis in diverse rangen en afwerking vanaf de behoeften.
Specificatie van Roestvrij staalStuiklasse Elleboog:
| Specificatie | Type | Gegevens |
| Grootte | 90 graad Lang/plotseling Straal 45 graad Lange Straal |
Naadloze 1/2“ - 20“ (DN15-DN500) Gelaste 1/2“ - 48“ (DN15-DN1200) |
| de Band van de 180 graadterugkeer | Naadloze 1/2“ - 4“ (DN15-DN100) | |
| Muurdikte | 90 graad Lang/plotseling Straal 45 graad Lange Straal |
SCH5S-SCH160 |
| de Band van de 180 graadterugkeer | SCH5S-SCH80S | |
| Materiaal | 304, 304L, 321, 316, 316L, enz. | |
| Norm | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
Types van Roestvrij staalStuiklasse Elleboog:
Technische Parameter:
| Uiteinde-lassende Ellebogenansi B16.9 | ||||
| Nominale Diameter | Buiten
Diameter/mm |
Centrum aan End/mm | ||
|

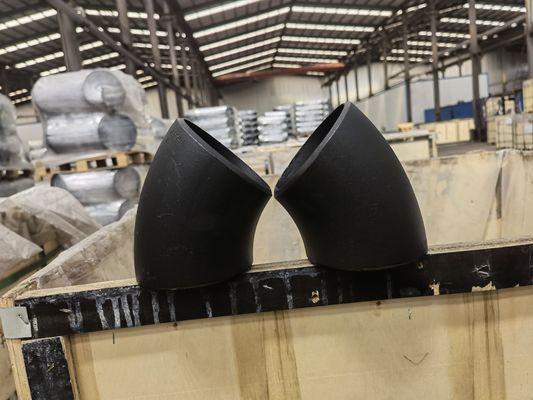

45 graadelleboog
|
90 graadelleboog | |||
| DN | OD | Lange Straal | Lange Straal | Korte Straal |
| 1/2 | 21.3 | 15.7 | 38.1 | - |
| 3/4 | 26.7 | 19.1 | 38.1 | - |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 |
| 1 1/4 | 42.2 | 25.4 | 47.8 | 31.8 |
| 1 1/2 | 48.3 | 28.4 | 57.2 | 38.1 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 |
| 2 1/2 | 73 | 44.5 | 95.3 | 63.5 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 |
| 3 1/2 | 101.6 | 57.2 | 133.4 | 88.9 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 |
| 5 | 141.3 | 79.2 | 190.5 | 127 |
| 5 | 168.3 | 95.3 | 228.6 | 152.4 |
| 8 | 219.1 | 127 | 304.8 | 203.2 |
| 10 | 273.1 | 158.8 | 381 | 254 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 |
| 16 | 406.4 | 254 | 609.6 | 406.4 |
| 18 | 457.2 | 285.8 | 685.8 | 457.2 |
| 20 | 508 | 317.5 | 762 | 508 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 |
| 24 | 609.6 | 381 | 914.4 | 609.6 |
Specificatie van Roestvrij staalStuiklasse Elleboog:
| Specificatie | Type | Gegevens |
| Grootte | 90 graad Lang/plotseling Straal 45 graad Lange Straal |
Naadloze 1/2“ - 20“ (DN15-DN500) Gelaste 1/2“ - 48“ (DN15-DN1200) |
| de Band van de 180 graadterugkeer | Naadloze 1/2“ - 4“ (DN15-DN100) | |
| Muurdikte | 90 graad Lang/plotseling Straal 45 graad Lange Straal |
SCH5S-SCH160 |
| de Band van de 180 graadterugkeer | SCH5S-SCH80S | |
| Materiaal | 304, 304L, 321, 316, 316L, enz. | |
| Norm | GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635 | |
| HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313 | ||
