Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars
Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars

Grote Afbeelding :  Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars

Productdetails:
Plaats van herkomst: CN
Merknaam: XF/XINFENG
Certificering: EN10204 3.1 ISO 9001 PED
Modelnummer: ASME B16.9 ASTM A234 WPB
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PC
Prijs: 1.00USD
Verpakking Details: zeewaardig triplexgeval of pallet
Levertijd: 4 weken
Betalingscondities: LC; DA; DP; TT;
Levering vermogen: 3000 ton per maand
Contact

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars

beschrijving
Product: Montage van de staal de naadloze stuiklasse pijp Norm: ASME B16.9/B16.28
Montagetype: Elleboog, T-stuk, Reductiemiddel, GLB, Kruis Materiaal: Koolstofstaal ASTM A234WPB, Roestvrij staal SS304, SS316, SS321
Muurdikte: Sch 5, sch10, STD, sch20, sch30, sch40 XS, sch60, sch80, sch100, sch120, sch160, sch xxs Oppervlaktedeklaag: De zwarte verfdeklaag, de olielaag van het roestbewijs, koude galvaniseerde en de hete onderdompelin
Hoog licht:

De elleboog van de staalmontage asme b16 9

,

De elleboog van het uiteindelassen asme b16 9

,

B16.28 het Reductiemiddel van het Elleboogt-stuk

STAALmontage ASME B16.9/B16.28

Van de het Reductiemiddelenkromming van het elleboogt-stuk Lassen van het het Zadeluiteinde het Dwarsastm A234WPB



Norm ASME B16.9/B16.28
Montagetype

Ellebooglr (lange raidus) SR (korte straal) 45/60/90/180DEG;

3D/5D kromming 45DEG/90DEG; T-stuk, gelijk T-stuk, die T-stuk, kruis, zadel verminderen; Reductiemiddelen Concentrisch reductiemiddel, Zonderling reductiemiddel, GLB van het pijpeind
Muurdikte

SCH5, SC5S, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD,

XS, SCH60, SCH80, SCH100, SCH120, SCH160, SCH XXS
Groottewaaier 1/2“ aan“ naadloos type 24; 4“ - 72“ wedled type
Vorm naadloos en wedled
Materiaal

KOOLSTOFSTAAL ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105,

ASTM A694 F42-F70
roestvrij staal ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; DIN 1,4404
Verpakking kartondoos voor kleine grootte tot 2“, zeewaardige triplexgevallen of pallet



Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars 0








VERVAARDIGDE DE DIKTEnormen VAN DE KOOLSTOFSTAALmuur



Nominale Pijpgrootte Buitendiameter Nominale Muurdikte
A B ASME JIS DIN JIS (1) DIN (2) SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS
15 1/2“ 21.3 21.7 21.3 2.8 2.0 2.11   2.41 2.77 2.77   3.73 3.73       4.78 7.47
20 3/4“ 26.7 27.2 26.9 2.8 2.3 2.11   2.41 2.87 2.87   3.91 3.91       5.56 7.82
25 1“ 33.4 34.0 33.7 3.2 2.6 2.77   2.90 3.38 3.38   4.55 4.55       6.35 9.09
32 1 1/4“ 422 42.7 42.4 3.5 2.6 2.77   297 3.56 3.56   4.85 4.85       6.35 9.70
40 1 1/2“ 48.3 48.6 48.3 3.5 2.9 2.77   3.18 3.68 3.68   5.08 5.08       7.14 10.15
50 2“ 60.3 60.5 60.3 3.8 2.9 2.77   3.18 3.91 3.91   5.54 5.54       8.74 11.07
65 2 1/2“ 73.0 76.3 76.1 4.2 2.9 3.05   4.78 5.16 5.16   7.01 7.01       9.53 14.02
80 3“ 88.9 89.1 88.9 4.2 3.2 3.05   4.78 5.49 5.49   7.62 7.62       11.13 15.24
90 31/2“ 101.6 101.6 — 4.2 — 3.05   4.78 5.74 5.74   8.08 8.08       - —
100 4“ 114.3 114.3 114.3 4.5 3.6 3.05   4.78 6.02 6.02   8.56 8.56   11.13   13.49 17.12
125 5“ 141.3 139.8 139.7 4.5 4.0 3.40   - 6.55 6.55   9.53 9.53   12.70   15.99 19.05
150 6“ 168.3 165.2 168.3 5.0 4.5 3.40 4.5 - 7.11 7.11   10.97 10.97   14.27   18.26 21.95
200 8“ 219.1 216.3 219.1 5.8 6.3 376 6.35 7.04 8.18 8.18 10.31 12.70 12.70 1509 18.26 20.62 23.01 22.23
250 10“ 273.1 267.4 273.0 6.6 6.3 4.19 6.35 7.80 9.27 9.27 12.70 12.70 15.09 18.26 21.44 25.40 28.58 25.40
300 12“ 323.9 328.9 323.9 6.9 7.1 4.57 6.35 8.38 9.53 10.31 14.27 12.70 17.48 21.44 25.40 28.58 33.32 25.40
350 14“ 355.6 355.6 355.6 7.9 8.0 6.35 7.92 9.53 9.53 11.13 15.09 12.70 19.05 23.83 27.79 31.75 35.71
400 16“ 406.4 406.4 406.4 7.9 8.8 6.35 7.92 9.53 9.53 12.70 16.66 12.70 21.44 26.19 30.96 36.53 40.49
450 18“ 457.2 457.2 457.0 7.9 10.0 6.35 7.92 11.13 9.53 14.27 19.05 12.70 23.83 29.36 34.93 39.67 45.24
500 20“ 508.0 508.0 508.0 7.9 11.0 6.35 9.53 1270 9.53 15.09 20.62 12.70 26.19 32.54 38.10 44.45 50.01
550 22“ 558.8 558.8 -   - 6.35 9.53 12.70 9.53 - 2223 12.70 2858 34.93 41.28 47.63 53.98
600 24“ 609.6 609.6 610.0   12.5 6.35 9.53 14.27 9.53 17.48 24.61 12.70 30.96 38.89 46.02 52.37 59.54
650 26“ 660.4 660.4 -   - 7.92 12.70 - 9.53 -   12.70 - 一 - - -
700 28“ 711.1 711.2 711.0   125 7.92 1270 15.88 9.53 —   12.70
750 30“ 762.0 762.0 -   — 7.92 12.70 15.88 9.53 —   12.70 —   - — -
800 32“ 812.8 812.8 813.0   12.5 7.92 12.70 15.88 9.53 17.48   12.70 -
850 34“ 863.6 863.6 —   - 7.92 12.70 15.88 9.53 17.48   12.70 — JIS G34525 ASME B36.10M JIS G3454 DIN2448 JIS G3455 DIN2458 JISG3457
900 36“ 914.4 914.4 914.0   12.5 7.92 12.70 15.88 9.53 19.05   12.70 —
950 38“ 965.2 965.2 -   - — — — 9.53 —   12.70 -
1000 40“ 1016.0 1016.0 1016.0   12.5 - - - 9.53 -   12.70 -
1050 42“ 1066.8 1066.8 -   - - - - 9.53 -   12.70 -
1100 44“ 1117.6 1117.6 -   - - - - 9.53 -   12.70 - - - - -
1150 46“ 1168.4 1168.4 -   - - - - 9.53 -   1270 - - - - 一
1200 48“ 1219.2 1219.2 1220.0   - - - - 9.53 -   12.70 - - - - -

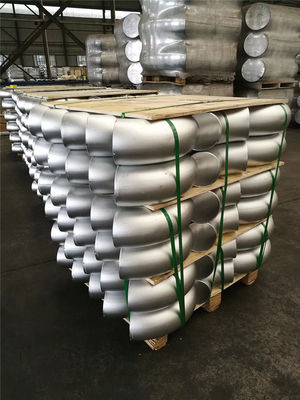

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars 1

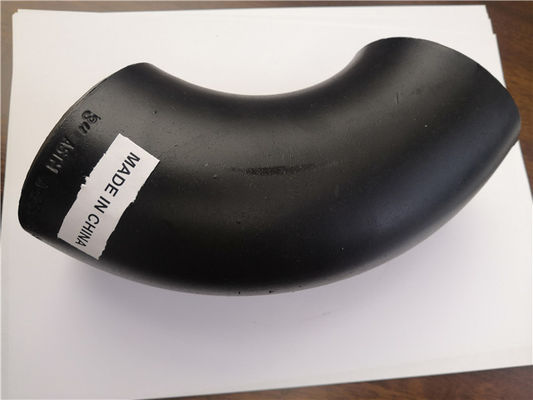

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars 2

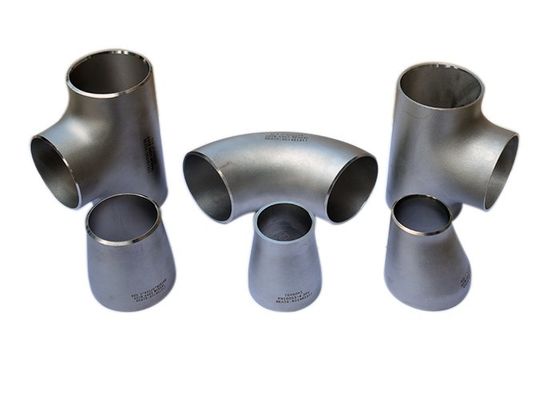

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars 3



------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

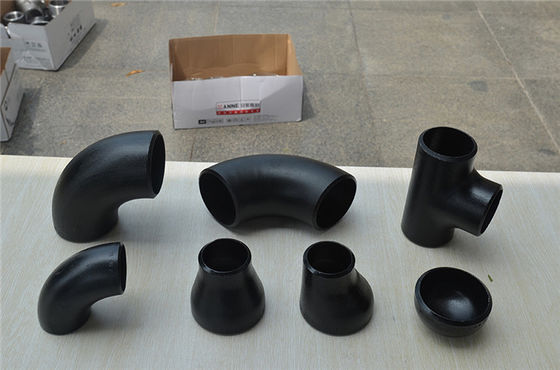

Van het de Elleboogt-stuk van de staalmontage ASME B16.9 B16.28 van de het Reductiemiddelenkromming Lassen van het het Zadeluiteinde het Dwars 4
