Productdetails:
|
| Materiaal: | koolstofstaal en roestvrij staal | Oppervlaktebehandeling: | De lichte olie, galvaniseert |
|---|---|---|---|
| Druk: | 600kpa 1000kpa 1600kpa 2500kpa | Type: | ZO, BLIND |
| grootte: | DN15-DN600 | ||
| Hoog licht: | de Lijstd Flens van 1600kpa 2500kpa,1600kpa lijste Flens,2500kpa lijstd Flens |
||
VAN DE DE PLAATflens 600KPA 1000KPA 1600KPA 2500KPA VAN SABS 1123 VAN DE DE LIJSTd LIJST E HET KOOLSTOFSTAALflens
|
NORM
|
Type |
Druk |
Materiaal | grootte |
Proces |
Oppervlakte behandeling |
|
SABS1123
|
ZO, BLIND |
600kpa 1000kpa 1600kpa 2500kpa |
koolstofstaal roestvrij staal |
DN15-DN600 |
GESMEED, HET SMEDEN |
Gele verf Lichte olie |
De Flenzen van S.A.B.S 1123
De Flenzen van S.A.B.S 1123
| Nominale druk 1000 kPa 1000/2 = Lijst 9 1000/4 = Lijst 11 1000/3 = Lijst 10 1000/8 = Lijst 13 | ||||||||||||||||||
| Nom. Grootte |
Pijp O.D D1 |
Flens | Opgeheven gezicht |
Het vastbouten |
Boring | Hals | Werkgever | |||||||||||
| D | B | B1 | B2 | B3 | h | h1 | D4 | F | Nr. | D2 | k | D3 | h2 | r | D5 | |||
| 10 | 17.2 | 90 | 8 | 10 | 8 | 10 | 14 | 35 | 40 | 2 | M12 | 4 | 14 | 60 | 28 | 6 | 4 | 30 |
| 15 | 21.3 | 95 | 8 | 10 | 8 | 10 | 14 | 35 | 45 | 2 | M12 | 4 | 14 | 65 | 32 | 6 | 4 | 35 |
| 20 | 26.9 | 105 | 8 | 10 | 8 | 10 | 16 | 38 | 58 | 2 | M12 | 4 | 14 | 75 | 40 | 6 | 4 | 45 |
| 25 | 33.7 | 115 | 8 | 10 | 8 | 10 | 16 | 38 | 68 | 2 | M12 | 4 | 14 | 85 | 46 | 6 | 4 | 52 |
| 32 | 42.4 | 140 | 10 | 10 | 10 | 10 | 20 | 40 | 78 | 2 | M16 | 4 | 18 | 100 | 56 | 6 | 6 | 60 |
| 40 | 48.3 | 150 | 10 | 10 | 10 | 10 | 20 | 42 | 88 | 3 | M16 | 4 | 18 | 110 | 64 | 7 | 6 | 70 |
| 50 | 60.3 | 165 | 12 | 10 | 10 | 12 | 20 | 45 | 102 | 3 | M16 | 4 | 18 | 125 | 75 | 8 | 6 | 85 |
| 65 | 76.1 | 185 | 12 | 12 | 12 | 12 | 26 | 45 | 122 | 3 | M16 | 4 | 18 | 145 | 90 | 10 | 6 | 105 |
| 80 | 88.9 | 200 | 14 | 12 | 12 | 14 | 26 | 50 | 138 | 3 | M16 | 8 | 18 | 160 | 105 | 10 | 8 | 118 |
| 100 | 114.3 | 220 | 14 | 12 | 12 | 14 | 32 | 52 | 158 | 3 | M16 | 8 | 18 | 180 | 131 | 12 | 8 | 140 |
| *125 | 139.7 | 250 | 16 | 14 | 14 | 16 | 36 | 55 | 188 | 3 | M16 | 8 | 18 | 210 | 156 | 12 | 8 | 168 |
| 150 | 168.3 | 285 | 18 | 16 | 16 | 18 | 38 | 55 | 212 | 3 | M20 | 8 | 22 | 240 | 184 | 12 | 10 | 195 |
| *175 | 193.7 | 315 | 18 | 16 | - | 18 | - | 60 | 242 | 3 | M20 | 8 | 22 | 270 | 210 | 12 | 10 | - |
| 200 | 219.1 | 340 | 18 | 18 | - | 18 | - | 62 | 268 | 3 | M20 | 8 | 22 | 295 | 235 | 16 | 10 | - |
| *225 | 244.5 | 370 | 18 | 18 | - | 18 | - | 62 | 290 | 3 | M20 | 8 | 22 | 325 | 265 | 16 | 10 | - |
| 250 | 273.0 | 395 | 20 | 20 | - | 20 | - | 68 | 320 | 3 | M20 | 12 | 22 | 350 | 292 | 16 | 12 | - |
| 300 | 323.9 | 445 | 22 | 22 | - | 22 | - | 68 | 370 | 4 | M20 | 12 | 22 | 400 | 344 | 16 | 12 | - |
| 350 | 355.6 | 505 | 26 | 25 | - | 25 | - | 68 | 430 | 4 | M20 | 16 | 22 | 460 | 385 | 16 | 12 | - |
| 400 | 406.4 | 565 | 26 | 25 | - | 25 | - | 72 | 482 | 4 | M24 | 16 | 26 | 515 | 400 | 16 | 12 | - |
| 450 | 457.2 | 615 | 28 | 30 | - | 30 | - | 72 | 532 | 4 | M24 | 20 | 26 | 565 | 492 | 16 | 12 | - |
| 500 | 508.0 | 670 | 28 | 32 | - | 32 | - | 75 | 585 | 4 | M24 | 20 | 26 | 620 | 542 | 16 | 12 | - |
| 550 | 559.0 | 730 | 28 | 35 | - | 35 | - | 80 | 635 | 5 | M24 | 20 | 26 | 675 | 592 | 18 | 12 | - |
| 600 | 609.6 | 780 | 28 | 38 | - | 38 | - | 80 | 685 | 5 | M24 | 20 | 26 | 725 | 642 | 18 | 12 | - |
........
Materiaal
1) Koolstofstaal P245GH, P250GH, S235 & Roestvrij staal SS304, SS316, SS316L
Antirust oppervlakte:
Oppervlakte antirust 1: Antirust lichte olie
Oppervlakte antirust 2: Zwarte verfdeklaag

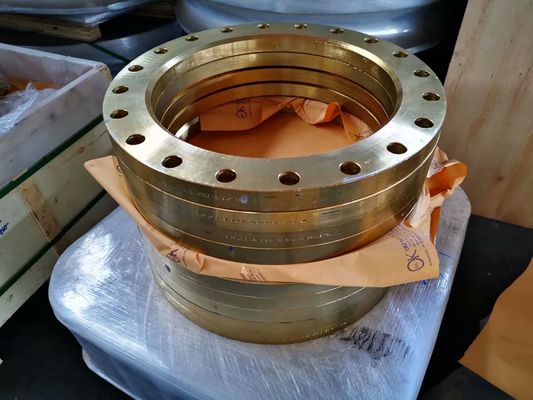

Oppervlakte antirust 3: Gele verfdeklaag
Oppervlakte antirust 4: Galnavized (Heet Ondergedompeld Gegalvaniseerd of Electro gegalvaniseerd)
Verbind Gezicht:
Oppervlakte 1: Vlot eindig
Oppervlakte 2: Getande Sprial
Oppervlakte 3: Twee of drie groeven (Waterlijnen)
(Opgeheven face=RF, Vlakke face=FF)
Termijnen:
1) Betaling: Onherroepelijke L/C bij gezicht of T/T, D/P
2) Leveringsterm de FOB- Haven van China of de CIF Haven van de Koper
3) Verpakking: Triplexpallet/geval
Contact:
Afdelingschef: Grace Zhang
DE HOGE DRUKflens VAN HEBEI XINFENG EN CO. VAN DE PIJPmontage, LTD.
Voeg. toe: Mencunprovincie, Cangzhou-Stad, Hebei-provincie, China 061400
Mobiel: 86 18031772015 (wechat, whatsapp)
Tel.: 86-317-6725755
E-mail: info4@hbxfgj.com
Skype: cangzhouzhangnan
FAQ:
1. Wat is uw MOQ?
Normaal is onze MOQ voor elke grootte 1ton. Als u denkt is het teveel, kunnen wij volgens uw vereiste in detail bespreken.
2. Kunt u vrije steekproef aanbieden?
Ja, kunnen wij vrije steekproeven van 150m - 200m verstrekken.
3. Wat is uw levertijd?
Wij zullen in 30-45 dagen leveren
4. Kunt u gemengde producten in één container goedkeuren?
Ja, zonder twijfel goed keuren wij.
