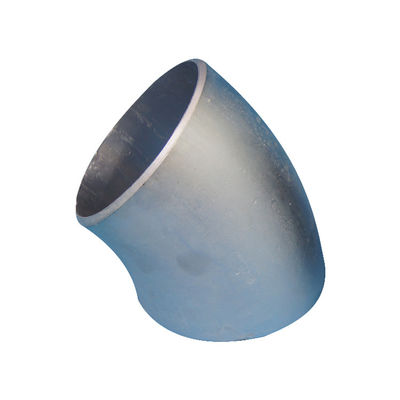

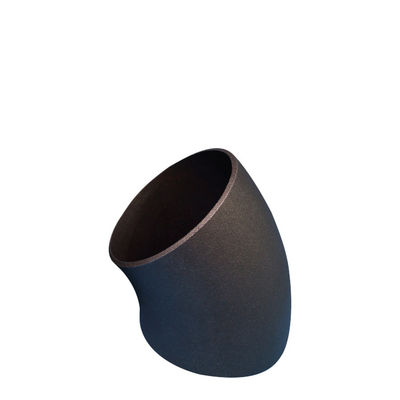

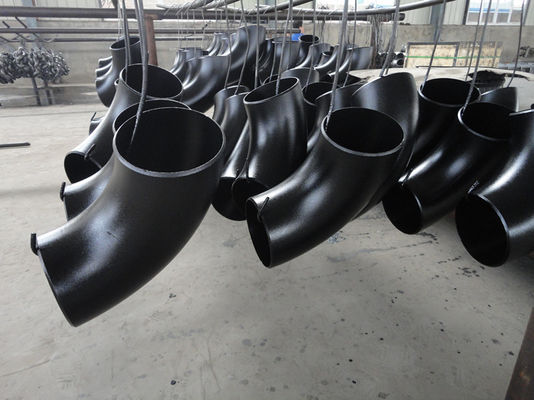

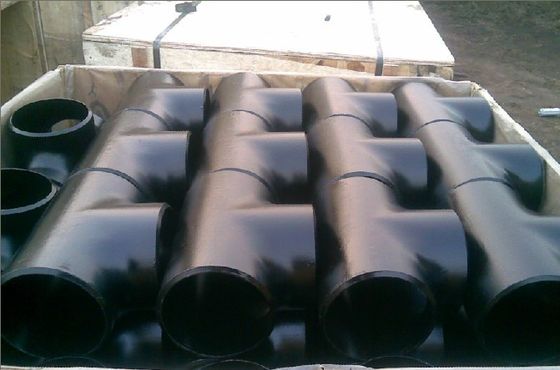

Pijpmontage Asme B16 9 het Reductiemiddelenglb Sch40 Sch80 Zwarte Antiroestolie van het Elleboogt-stuk

De Elleboog van de pijpmontage B16.9; T-stuk; Reductiemiddel; GLB; Sch40; Sch80; Zwart; Antiroestolie

Één van de gemeenschappelijkste methodes om ellebogen te vervaardigen gebruikt hete doorn die van rechte staalpijpen buigen. Na het verwarmen van de staalpijp bij een opgeheven temperatuur, wordt de pijp geduwd, stap voor stap uitgebreid, kromming door de binnenhulpmiddelen van doorn. Het toepassen van het hete doorn buigen kan een brede naadloze elleboog van de groottewaaier vervaardigen. De kenmerken van doorn het buigen zijn sterk afhangen van de integrale vorm en de afmetingen van de doorn. De gebruikende voordelen van hete buigende ellebogen omvatten kleinere dikteafwijking en sterkere buigende straal dan ander buigend methodetype. Ondertussen, vermindert het gebruiken van het buigen in plaats van geprefabriceerde krommingen wezenlijk het aantal nodig lassen. Dit vermindert de vereiste hoeveelheid werk en verhoogt de kwaliteit en de bruikbaarheid van pijpen. Nochtans, het koude is buigen het proces aan gebogen de rechte staalpijp bij normale temperaturen in een buigende machine. Het koude buigen is geschikt voor pijpen met een buitendiameter van 17,0 tot 219,1 mm, en muurdikte 2,0 tot 28,0 mm. De geadviseerde buigende straal is 2,5 x. Normaal bij een buigende straal van 40D. Door koude te gebruiken die buigen, kunnen wij kleine straalellebogen krijgen, maar wij moeten internals met zand inpakken om het rimpelen te verhinderen. Het koude buigen is een snelle en goedkope buigende methode. Het is een concurrerende optie om pijpleidingen en machinedelen te maken.

Gelast Elleboog Productieproces (Klein & Groot)

De gelaste ellebogen worden gemaakt van de staalplaten, zodat is het geen naadloze staalellebogen. Gebruik een vorm en druk de staalplaat aan de vorm van de elleboog, dan las de naad om een elleboog van het afwerkingsstaal te zijn. Het is de oude productiemethode van de ellebogen. Recente jaren worden de kleine grootteellebogen bijna nu vervaardigd van de staalpijpen. Voor de grote grootteellebogen, bijvoorbeeld, is het zeer moeilijk om ellebogen meer dan 36“ OD van de staalpijpen te produceren. Zo wordt het algemeen gemaakt van de staalplaten die, die de plaat drukken aan de vorm van halve elleboog, en de twee helften aaneensmeden. Aangezien de ellebogen in zijn lichaam gelast zijn, is de inspectie van de lassenverbinding noodzakelijk. Algemeen gebruiken wij de Röntgenstraalinspectie als NDT.

ASTM A234

Deze specificatie behandelt vervaardigde koolstofstaal & van het legeringsstaal montage van naadloze en gelaste bouw. Tenzij de naadloze of gelaste bouw in orde wordt gespecificeerd, kan één van beiden ter keuze van de leverancier worden geleverd. Alle gelaste bouwmontage vanaf deze norm wordt voorzien van 100%-radiografie. Onder ASTM A234, zijn verscheidene rangen het beschikbare afhangen van chemische samenstelling. De selectie zou afhangen van pijpmateriaal met deze montage wordt verbonden die.

Enkele rangen beschikbaar onder deze specificatie en het corresponderen verbonden pijp materiële specificatie zijn hieronder vermeld:

ASTM A403

Deze specificatie behandelt twee algemene klassen, wp & Cr, van vervaardigde austenitic roestvrij staalmontage van naadloze en gelaste bouw.
De klassenwp montage wordt vervaardigd aan de vereisten van ASME B16.9 & ASME B16.28 en in drie subklassen als volgt onderverdeeld:

• Wp – SManufactured van naadloos product door een naadloze methode van vervaardiging.
• Wp – W Deze montage bevat lassen en alle die lassen door de montagefabrikant worden gemaakt met inbegrip van beginnende pijplas als de pijp met de toevoeging van vullermateriaal werd gelast worden doorgelicht. Nochtans wordt geen radiografie gedaan voor de beginnende pijplas als de pijp zonder de toevoeging van vullermateriaal werd gelast.
• Wp-WX Deze montage bevat lassen en alle die lassen hetzij door de montagefabrikant of door de beginnend materiaalfabrikant worden gemaakt worden doorgelicht.

De montage van klassencr wordt vervaardigd aan de vereisten van mss-SP-43 en vereist geen niet destructief onderzoek.

Onder ASTM A403 zijn verscheidene rangen het beschikbare afhangen van chemische samenstelling. De selectie zou afhangen van pijpmateriaal met deze montage wordt verbonden die. Enkele rangen beschikbaar onder deze specificatie en het corresponderen verbonden pijp materiële specificatie zijn hieronder vermeld:

ASTM A420

Deze specificatie behandelt vervaardigde koolstofstaal en van het legeringsstaal montage van naadloze & gelaste bouw voorgenomen voor gebruik bij lage temperaturen. Het behandelt vier rangen WPL6, WPL9, WPL3 & WPL8 die van chemische samenstelling afhangen. De montage WPL6 is effect bij temperaturen – 50° C, WPL9 bij -75° C, WPL3 bij -100° C en WPL8 bij de temperatuur die van -195° wordt getest C.

De toelaatbare drukclassificaties voor montage kunnen zoals die voor rechte naadloze buis overeenkomstig de regels worden berekend in de toepasselijke sectie van ASME B31.3 worden vastgelegd.

De dikte van de pijpmuur en het materiële type zullen dat met die de montage om is bevolen worden gebruikt zijn, is hun identiteit op de montage in plaats van de noteringen van de drukclassificatie.
