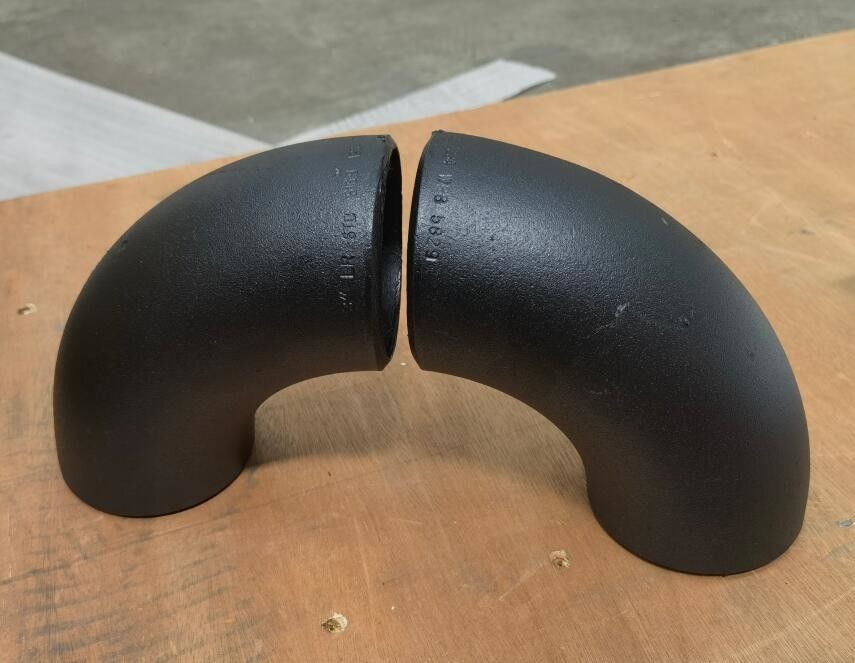

Productdetails:
|
| Koolstofstaal: | A234WPB | SS STAAL: | 304L, 316L |
|---|---|---|---|
| Type: | LR, SR | Graad: | 45° 90° 180° |
| Deklaag: | Antiroestolie, het Zwarte Schilderen | ||
| Hoog licht: | de zwarte gegalvaniseerde elleboog van de staalpijp,astm de elleboog van de het staalpijp van a234 wpb,het koolstofstaalelleboog van a234 wpb |
||
Volgens de vorm, zijn er recht en verminderend elleboog.
Afhankelijk van de hoek, is er normaal 45 graad, 90 graad en 180 graadelleboog.
Zoals gebaseerd op straal, zijn er lange straal (1.5D) en korte straal (1D) elleboog.
Voor verbinding, kunnen zij verdeeld in contactdoos elleboog, stuiklaselleboog en ingepaste elleboog lassen.

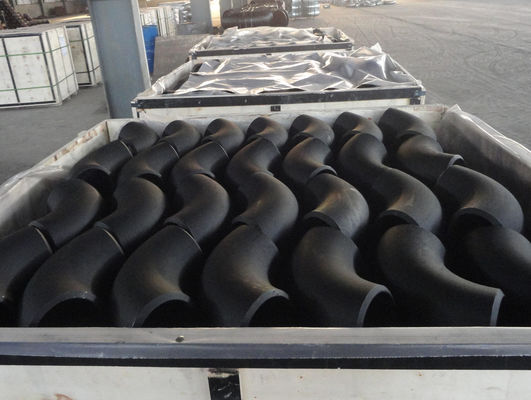

Wij merkten alle Montage van Koolstofstaalbuttweld met Naam, Rang, verwarmen de Dikte van Nr, van de Grootte, van de Norm en van het Programma. Na gedaan van het vernietigen, het schilderen en het merken van 90 Graadastm A234 WPB Elleboog, verpakten onze arbeiders hen met schuimplastic en pakten hen in houten gevallen of pallets in.
De duidelijke etiketten worden geëtiketteerd op buiten het pakket voor gemakkelijke identificatie van de hoeveelheid en producti.d. wordt de grote zorg genomen tijdens verrichting en vervoer.
| NPS | O.D. D |
90° Lange Rad Centrum om te beëindigen A |
45° Lange Rad Centrum om te beëindigen B |
90° 3D Centrum om te beëindigen A |
45° 3D Centrum om te beëindigen B |
|---|---|---|---|---|---|
| 1/2 | 21.3 | 38 | 16 | ||
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
Het Koolstofstaal 45 Graadelleboog & het Koolstofstaal 90 Afmetingen van de Graadelleboog zijn tenzij anders aangegeven in millimeter. De muurdikte (t) moet door klant worden gespecificeerd.
DIMENSIONALE TOLERANTIE VAN STUIKLASellebogen - 45° EN 90° - LR EN 3D - ASME B16.9
| Nominale Pijpgrootte | 1/2 tot 2.1/2 | 3 tot 3.1/2 | 4 | 5 tot 8 |
| Buitendiameter bij Schuine rand (d) |
+ 1,6 - 0,8 |
1.6 | 1.6 | + 2,4 - 1.6 |
| Binnendiameter bij Beëindigen | 0,8 | 1.6 | 1.6 | 1.6 |
| Centrum om LR (A/B) te beëindigen | 2 | 2 | 2 | 2 |
| Centrum om 3D te beëindigen (A/B) | 3 | 3 | 3 | 3 |
| Nominale Pijpgrootte | 10 tot 18 | 20 tot 24 | 26 tot 30 | 32 tot 48 |
| Buitendiameter bij Schuine rand (d) |
+ 4 - 3.2 |
+ 6,4 - 4.8 |
+ 6,4 - 4.8 |
+ 6,4 - 4.8 |
| Binnendiameter bij Beëindigen | 3.2 | 4.8 | + 6,4 - 4.8 |
+ 6,4 - 4.8 |
| Centrum om LR (A/B) te beëindigen | 2 | 2 | 3 | 5 |
| Centrum om 3D te beëindigen (A/B) | 3 | 3 | 6 | 6 |
| Muurdikte (t) | Niet minder dan 87,5% van Nominale Muurdikte |
|||
De Elleboogafmetingen van ASTM A234 WPB
Norm: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510
Diameter: DN20 aan DN1500/3/4“ aan 60“
Programma: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS
Straal: Korte Straal (SR) en Lange Straal (LR)
Type: Naadloos en Gelast
Oppervlakte: Zwarte Gegalvaniseerde Inleiding,
