Productdetails:
|
| Lassentype: | stuiklas | Montagetype: | ELLEBOOG, T-STUK, REDUCTIEMIDDEL, GLB |
|---|---|---|---|
| Deklaag: | ANTIROESTolie, HET ZWARTE GEGALVANISEERD SCHILDEREN, | grootte: | 1/2“ - 80“ |
| Materiaal: | Koolstofstaal, Roestvrij staal | Dikte: | SCH10, SCH20, STD, SCH40, SCH80, SCH160, XXS |
| Oppervlaktebehandeling: | Naadloos, Gelast | Norm: | ASME B16.9/B16.28 |
| Hoog licht: | Stuiklasse de Pijpmontage van ASME B16.9,wpb montage van de elleboogde stuiklasse pijp,asme de stuiklaselleboog van b16.28 |
||
Van de de Pijpmontage A234WPB van ASME B16.9 B16.28 het Stuiklasse van het de Elleboogt-stuk Reductiemiddel GLB
ASME B16.9 behandelt algemene afmetingen, tolerantie, classificaties, het testen, en noteringen voor vervaardigde koolstof en legeringsstaal in de fabriek gemaakte buttwelding montage van NPS 1/2 door 48 (DN 15 door 1200). Het behandelt montage van om het even welke producible muurdikte. Deze norm behandelt lage druk geen corrosiebestendige buttwelding montage. Zie MSS SP-43, Vervaardigde Roestvrij staal uiteinde-Lassende Montage.
De korte de straalellebogen en winst, die eerder in ASME B16.28-1994 werden omvat, zijn inbegrepen in deze norm.
B16.9 moet samen met materiaal worden gebruikt in andere volumes van de reeks van ASME B16 normen evenals met andere ASME-normen, zoals de Boiler en Drukvatcode en de B31-Leidingencodes die wordt beschreven.
Montagetype:

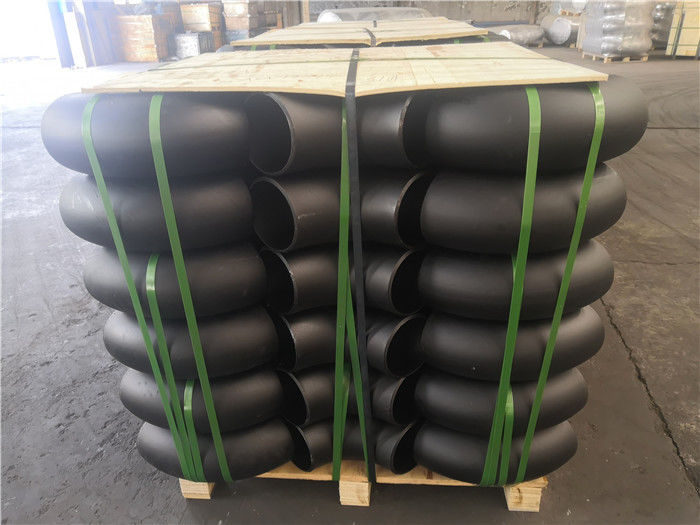

Ellebooglr (lange raidus) SR (korte straal) 45/60/90/180DEG; 3D/5D kromming 45DEG/90DEG;

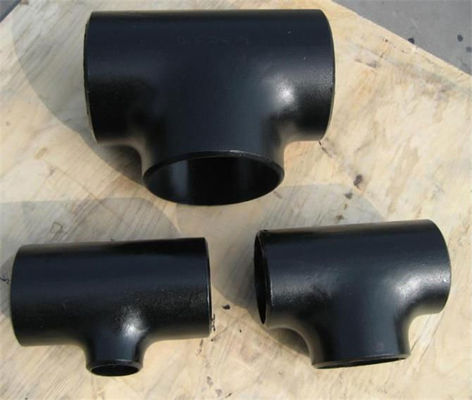

T-stuk, gelijk T-stuk, die T-stuk, kruis, zadel verminderen

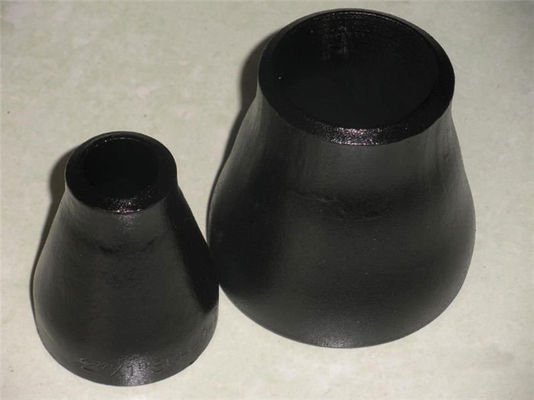

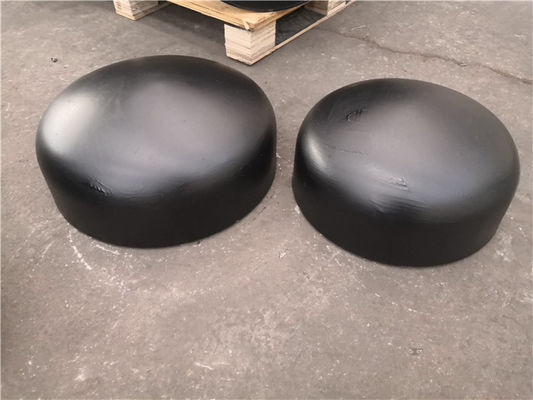

Reductiemiddelen Concentrisch reductiemiddel, Zonderling reductiemiddel, GLB van het pijpeind
Materiaal:
KOOLSTOFSTAAL ASTM A234 WPB, WP9, ASTM A420 GR. WPL6, ASTM A105, ASTM A694 F42-F70
roestvrij staal ASTM A403 WP304/304L; WP316/316L; WP321; DIN1.4301; DIN1.4306; DIN1.4401; DIN 1,4404
| NPS | O.D. D |
90° Lange Rad Centrum om te beëindigen A |
45° Lange Rad Centrum om te beëindigen B |
90° 3D Centrum om te beëindigen A |
45° 3D Centrum om te beëindigen B |
| 1/2 | 21.3 | 38 | 16 | / | / |
| 3/4 | 26.7 | 38 | 19 | 57 | 24 |
| 1 | 33.4 | 38 | 22 | 76 | 31 |
| 1.1/4 | 42.2 | 48 | 25 | 95 | 39 |
| 1.1/2 | 48.3 | 57 | 29 | 114 | 47 |
| 2 | 60.3 | 76 | 35 | 152 | 63 |
| 2.1/2 | 73 | 95 | 44 | 190 | 79 |
| 3 | 88.9 | 114 | 51 | 229 | 95 |
| 3.1/2 | 101.6 | 133 | 57 | 267 | 111 |
| 4 | 114.3 | 152 | 64 | 305 | 127 |
| 5 | 141.3 | 190 | 79 | 381 | 157 |
| 6 | 168.3 | 229 | 95 | 457 | 189 |
| 8 | 219.1 | 305 | 127 | 610 | 252 |
| 10 | 273 | 381 | 159 | 762 | 316 |
| 12 | 323.8 | 457 | 190 | 914 | 378 |
| 14 | 355.6 | 533 | 222 | 1067 | 441 |
| 16 | 406.4 | 610 | 254 | 1219 | 505 |
| 18 | 457 | 686 | 286 | 1372 | 568 |
| 20 | 508 | 762 | 318 | 1524 | 632 |
| 22 | 559 | 838 | 343 | 1676 | 694 |
| 24 | 610 | 914 | 381 | 1829 | 757 |
| 26 | 660 | 991 | 406 | 1981 | 821 |
| 28 | 711 | 1067 | 438 | 2134 | 883 |
| 30 | 762 | 1143 | 470 | 2286 | 946 |
| 32 | 813 | 1219 | 502 | 2438 | 1010 |
| 34 | 864 | 1295 | 533 | 2591 | 1073 |
| 36 | 914 | 1372 | 565 | 2743 | 1135 |
| 38 | 965 | 1448 | 600 | 2896 | 1200 |
| 40 | 1016 | 1524 | 632 | 3048 | 1264 |
| 42 | 1067 | 1600 | 660 | 3200 | 1326 |
| 44 | 1118 | 1676 | 695 | 3353 | 1389 |
| 46 | 1168 | 1753 | 727 | 3505 | 1453 |
| 48 | 1219 | 1829 | 759 | 3658 | 1516 |
