Productdetails:
|
| Materiaal: | SS400 | Kleur: | Geel |
|---|---|---|---|
| Druk: | 5K 10K 16K 20K 30K 40K | Speciaal ontwerp: | - Jawel. |
| Naam: | Van JIS B2220 5K 10K 16K 20K 30K 40K SOP/BL/van SOH Carbon Steel SS400 GELE KLEUR | De meeste gemeenschappelijke types van de flens van JIS b2220 10k: | Gesmeed/paste/Geschroeft/Plaat in |
| Hoog licht: | dn125 flens jis b2220,rf flens jis b2220,304 roestvrijstalen flens jis b 2220 |
||

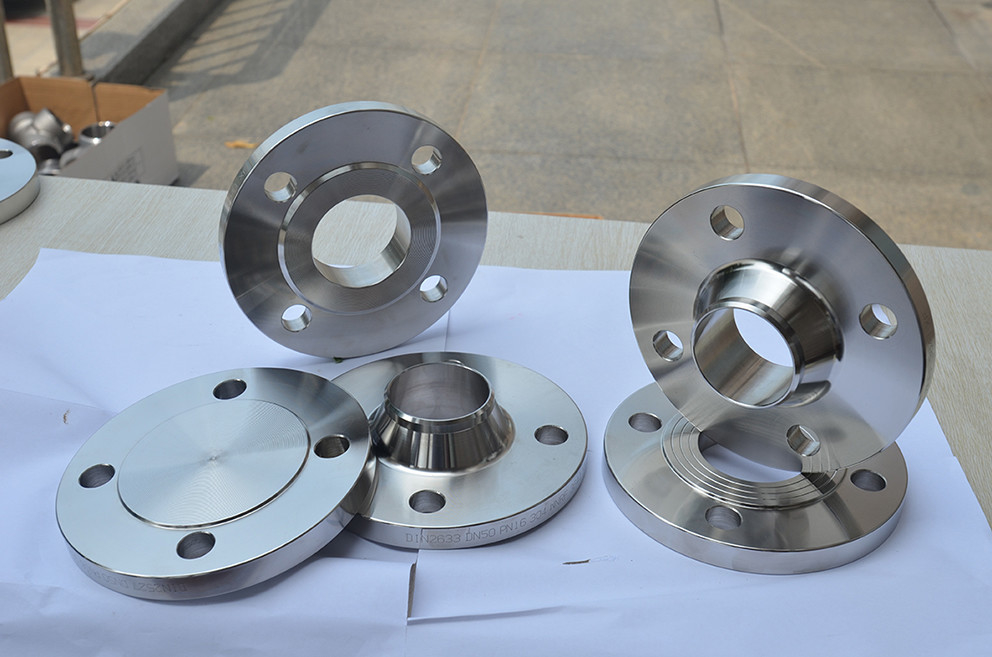

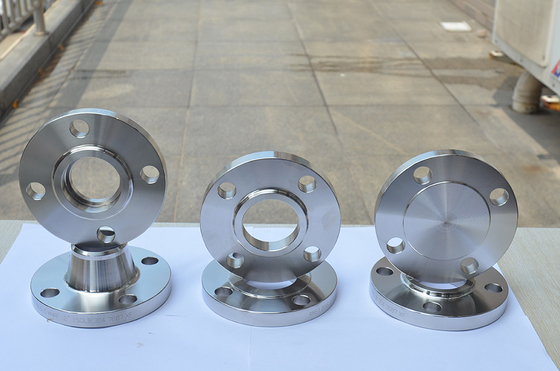

JIS B2220 DN125 304 roestvrijstalen RF-plaatflens
Roestvrijstalen flenzen hebben een mechanische ontwerpsterkte en een relatief hoge uitrekbaarheid en hebben zeer goede prestaties van roestvrijstalen materialen.Roestvrijstalen flenzen worden over het algemeen gebruikt voor het aansluiten van pijpleidingen en kleppen.Er zijn gaten in de flensverbindingsstukken, de boutgaten zijn stevig verbonden met de twee flenzen en er zijn pakkingen tussen de twee flenzen om de dichtheid te garanderen.Vanwege de uitstekende eigenschappen worden roestvrijstalen flenzen veel gebruikt in veel industrieën.
Roestvrij staal is een van de zeer krachtige metalen materialen.Roestvrij staalmateriaal heeft een uitstekende corrosieweerstand, kan niet alleen de integriteit van het ontwerp van het gebouwhuis behouden, maar het is ook heel gemakkelijk te produceren, verwerken en vervaardigen om te voldoen aan de structurele ontwikkelingsvereisten van architecten en ontwerpers.Er zit een oxidefilm op het oppervlak van de roestvrijstalen flens, zodat deze niet corrodeert bij contact met zuurstof in de atmosfeer.Maar andere metalen reageren met zuurstof in de atmosfeer, zoals gewoon koolstofstaal, het ijzer zal blijven oxideren en de corrosie zal blijven uitzetten en poriën vormen.Daarom vallen roestvrijstalen flenzen op tussen alle metalen flenzen, vallen op en kunnen niet worden vervangen.
| Nominaal | Buiten | Binnen | Buiten | Sectionele afmetingen van flens | Boutgat | Noch | ca. | ||||||||||
| Dia.van | Dia.van | Dia.van | Dia.van | T | T | Dia.van Hub | R | Dia.van | Dia.van | Bout. | Nee. | Gat | Bout | Gewicht | |||
| Flens | Staal | Flens | Flens | A | B | Gezicht | Rai- sed gezicht |
Cirkel | van Bout | Dia. | Maat | (kg) | |||||
| Pijp | Doen | D | F | G | Dia | Gaten | H | ZOP | BL | ZO | |||||||
| 10 | 17.3 | 17.8 | 90,0 | 12 | - | - | - | - | 1 | 46 | 65 | 4 | 15 | M12 | 0,51 | 0,53 | - |
| 15 | 21.7 | 22.2 | 95,0 | 12 | - | - | - | - | 1 | 51 | 70 | 4 | 15 | M12 | 0,56 | 0,60 | - |
| 20 | 27.2 | 27.7 | 100,0 | 14 | - | - | - | - | 1 | 56 | 75 | 4 | 15 | M12 | 0,72 | 0,79 | - |
| 25 | 34.0 | 34.5 | 125,0 | 14 | - | - | - | - | 1 | 67 | 90 | 4 | 19 | M16 | 1.12 | 1.22 | - |
| 32 | 42.7 | 43.2 | 135,0 | 16 | - | - | - | - | 2 | 76 | 100 | 4 | 19 | M16 | 1.47 | 1.66 | - |
| 40 | 48.6 | 49.1 | 140,0 | 16 | - | - | - | - | 2 | 81 | 105 | 4 | 19 | M16 | 1.55 | 1.79 | - |
| 50 | 60,5 | 61.1 | 155,0 | 16 | - | - | - | - | 2 | 96 | 120 | 4 | 19 | M16 | 1.86 | 2.23 | - |
| 65 | 76.3 | 77.1 | 175,0 | 18 | - | - | - | - | 2 | 116 | 140 | 4 | 19 | M16 | 2.58 | 3.24 | - |
| 80 | 89.1 | 90,0 | 185,0 | 18 | - | - | - | - | 2 | 126 | 150 | 8 | 19 | M16 | 2.58 | 3.48 | - |
| (90) | 101.6 | 102.6 | 195,0 | 18 | - | - | - | - | 2 | 136 | 160 | 8 | 19 | M16 | 2.73 | 3.90 | - |
| 100 | 114.3 | 115.4 | 210,0 | 18 | - | - | - | - | 2 | 151 | 175 | 8 | 19 | M16 | 3.10 | 4.57 | - |
| 125 | 139,6 | 141.2 | 250,0 | 20 | - | - | - | - | 2 | 182 | 210 | 8 | 23 | M20 | 4.73 | 7.18 | - |
| 150 | 165.2 | 166,6 | 280,0 | 22 | - | - | - | - | 2 | 212 | 240 | 8 | 23 | M20 | 6.30 uur | 10.10 | - |
| (175) | 190,7 | 192.1 | 305,0 | 22 | - | - | - | - | 2 | 237 | 265 | 12 | 23 | M20 | 6.75 | 11.80 | - |
| 200 | 216.3 | 218,0 | 330,0 | 22 | - | - | - | - | 2 | 262 | 290 | 12 | 23 | M20 | 7.46 | 8.00 uur | - |
| (225) | 241,8 | 243,7 | 350,0 | 22 | - | - | - | - | 2 | 282 | 310 | 12 | 23 | M20 | 7.70 | 15.80 | - |
| 250 | 267,4 | 269,5 | 400,0 | 24 | 36 | 288 | 292 | 6 | 2 | 324 | 355 | 12 | 25 | M22 | 11.80 | 22.60 uur | 12.70 |
| 300 | 318,5 | 321,0 | 445,0 | 24 | 38 | 340 | 346 | 6 | 3 | 368 | 400 | 16 | 25 | M22 | 12.60 uur | 27.80 | 13.80 |
| 350 | 355,6 | 358.1 | 490,0 | 26 | 42 | 380 | 386 | 6 | 3 | 413 | 445 | 16 | 25 | M22 | 16.30 uur | 36,90 | 18.20 uur |
| 400 | 406.4 | 409,0 | 560,0 | 28 | 44 | 436 | 442 | 6 | 3 | 475 | 510 | 16 | 27 | M24 | 23.20 | 52.10 | 25.80 |
| 450 | 457,2 | 460,0 | 620,0 | 30 | 48 | 496 | 502 | 6 | 3 | 530 | 565 | 20 | 27 | M24 | 29.30 uur | 68.40 | 33.40 uur |
| 500 | 508.0 | 511,0 | 675,0 | 30 | 48 | 548 | 554 | 6 | 3 | 585 | 620 | 20 | 27 | M24 | 33.30 uur | 81.60 | 38.00 uur |
| (550) | 558,8 | 562,0 | 745,0 | 32(34) | 52 | 604 | 610 | 6 | 3 | 640 | 680 | 20 | 27 | M30 | 42,90 | 105(112) | 49.40 |
| 600 | 609,6 | 613,0 | 795,0 | 32(36) | 52 | 656 | 662 | 6 | 3 | 690 | 730 | 24 | 33 | M30 | 45.40 | 120(134) | 52.60 |
| (650) | 660,4 | 664,0 | 845,0 | 34(38) | 56 | 706 | 712 | 6 | 3 | 740 | 780 | 24 | 33 | M30 | 51,80 | 144(161) | 60.20 |
| 700 | 711.2 | 715,0 | 905.0 | 34(40) | 58 | 762 | 770 | 6 | 3 | 800 | 840 | 24 | 33 | M30 | 59.00 | 176(196) | 70.20 |
| (750) | 762,0 | 766,0 | 970,0 | 36(44) | 62 | 816 | 824 | 6 | 3 | 855 | 900 | 24 | 33 | M30 | 72,80 | 214(248) | 86,50 |
| 800 | 812.8 | 817,0 | 1020,0 | 36(46) | 64 | 868 | 876 | 6 | 3 | 905 | 950 | 28 | 33 | M30 | 76.00 | 249(286) | 92.00 uur |
| (850) | 863,6 | 868,0 | 1070,0 | 36(48) | 66 | 920 | 928 | 6 | 3 | 955 | 1000 | 28 | 33 | M30 | 80.10 | (330) | 98,70 |
| 900 | 914.4 | 919,0 | 1120,0 | 38(50) | 70 | 971 | 979 | 6 | 3 | 1005 | 1050 | 28 | 33 | M30 | 88,90 | (377) | 110.00 uur |
| 1000 | 1016.0 | 1021.0 | 1235,0 | 40(56) | 74 | 1073 | 1081 | 6 | 3 | 1110 | 1160 | 28 | 39 | M36 | 109.00 | (512) | 133.00 |
| 1100 | 1117.6 | 1122,0 | 1345,0 | 42(62) | 95 | 1175 | 1185 | 8 | 3 | 1220 | 1270 | 28 | 39 | M36 | 131.00 | (675) | 175.00 |
| 1200 | 1219.2 | 1224,0 | 1465,0 | 44(66) | 101 | 1278 | 1290 | 8 | 3 | 1325 | 1380 | 32 | 39 | M36 | 163.00 | (854) | 215.00 |
| 1350 | 1371.6 | 1376,0 | 1630.0 | 48(74) | 110 | 1432 | 1450 | 8 | 3 | 1480 | 1540 | 36 | 45 | M42 | 204.00 | (1180) | 274.00 |
| 1500 | 1524.0 | 1529,0 | 1795.0 | 50(82) | 123 | 1585 | 1605 | 8 | 3 | 1635 | 1700 | 40 | 45 | M42 | 248.00 | (1590) | 340.00 |
| JIS 10k flens Maattabel | 1/2" (15 NB) tot 48" (1200NB) DN10~DN5000 |
|---|---|
| JIS 10k 80a flens Normen | ANSI/ASME B16.5, B16.47 Serie A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI-flenzen, ASME-flenzen, BS-flenzen, DIN-flenzen, EN-flenzen, GOST-flens, ASME/ ANSI B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 |
| JIS 10k 50a flens Drukberekening in DIN | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 JIS 10k flens |
| JIS 10k rf-flens Drukklasse ANSI | Klasse 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS JIS 10k 25a flens |
| JIS | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K JIS 10k slip-on flens |
| UNI | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k 80a flens |
| NL | 6Bar 10Bar 16Bar 25Bar 40Bar JIS 10k lashalsflens |
| Meest voorkomende typen JIS b2220 10k flens | Gesmeed / schroefdraad / geschroefd / plaat |
| Productie techniek |
|
| JIS 10k slip op flenscoating | Oliezwarte verf, roestwerende verf, verzinkt, geel transparant, koude en thermisch verzinkte JIS 10k flens |
| Sluit type / flensgezichtstype aan | Verhoogd vlak (RF), ringvormig gewricht (RTJ), plat vlak (FF), groot mannelijk-vrouwelijk (LMF), overlappend vlak (LJF), klein mannelijk-vrouwelijk (SMF), kleine tong, grote tong en groef , Groef |
| JIS 10k flens testcertificaten | EN 10204/3.1B Grondstoffen Certificaat 100% radiografie testrapport Inspectierapport van derden, enz |
| JIS 10k blindflenstest | Direct lezende spectrograaf, hydrostatische testmachine, röntgendetector, UI trasonische foutdetector, magnetische deeltjesdetector |
| Speciaal ontwerp |
Volgens uw tekening AS, ANSI, BS, DIN en JIS |
| Apparatuur | Persmachine, buigmachine, duwmachine, elektrische afschuinmachine, zandstraalmachine etc |
| Oorsprong | Indiaas / West-Europa / Japan / VS / Koreaans |
| JIS 10k 80a flens Gebruik en toepassing |
|
| Fabrikant van |
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE enz.
|
| JIS 10k blindflens Exporteren naar | Indonesië, Oekraïne, India, Ierland, Singapore, Saoedi-Arabië, Spanje, Dubai, Peru, Thailand, Korea, Iran, Canada, VS, Brazilië, Egypte, Oman, enz. |
| Materiaaltestcertificaten (MTC) volgens EN 10204 3.1 en EN 10204 3.2, testcertificaten die NACE MR0103, NACE MR0175 certificeren | |
Een van de beste kwaliteit JIS 10k rf-flensfabrikanten biedt deze JIS 10k 80a-flens standaard aan.Excel Metaal is ISO gecertificeerdJIS 10k 50a flensfabrikant& JIS 10k 40a flens
| Koolstofstaal JIS b2220 10k flens | ASTM/ASME A/SA105 A/SA105N & A/SA216-WCB, DIN 1.0402, DIN 1.0460, DIN 1.0619, Die Steel, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA350, High Yield CS ASTM A694 / A694 (F52 F56 F60 F65 F70 F80) |
| RVS JIS b2220 10k flens | ASTM/ASME A/SA182 F304, F304L, F316, F316L, ASTM/ASME A/SA351 CF8, CF3, CF8M, CF3M, DIN 1.4301, DIN 1.4306, DIN 1.4401, DIN 1.4404, DIN 1.4308, DIN 1.4408, DIN 1.4306, DIN 1.4409 |
| Gelegeerd staal JIS b2220 10k flens | ASTM A182 / ASME SA182 F5, F9, F11, F12, F22, F91 |
| Titanium JIS b2220 10k flens | ASTM B381 / ASME SB381, Titanium Gr.1, Titaangr.2, Titaangr.4, Titaangr.5, Titaangr.7 ASTM R50250/GR.1 |R50400/GR.2 |R50550/GR.3 |R50700/GR.4 |GR.6 |R52400/GR.7 |R53400/GR.12 |R56320/GR.9 |R56400/GR.5 |
| Koperen JIS b2220 10k flens | T1, T2, C10100, C10200, C10300, C10400, C10500, C10700, C10800, C10910, C10920, TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12 000, C12200, C12300, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C28000, C33000, C33200, C37000, C44 300, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640, enz. |
| Koper Nikkel JIS b2220 10k flens | ASTM / ASME SB 61/62/151/152, kopernikkel 90/10 (C70600), Cupro-nikkel 70/30 (C71500), UNS C71640 |
| Messing JIS b2220 10k flens | 3602 / 2604 / H59 / H62 / enz. |
| Inconel JIS b2220 10k flens | ASTM B564 / ASME SB564, Inconel 600, 601, 625, 718, 783, 690, x750 JIS b2220 10k flens |
| Hastelloy JIS b2220 10k flens | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X-flenzen |
| Monel JIS b2220 10k flens | ASTM B564 / ASME SB564, Monel 400 (UNS-nr. N04400), Monel 500 (UNS-nr. N05500) |
| Legering 20 JIS b2220 10k flens | ASTM B462 / ASME SB462, Carpenter® 20 legering, legering 20Cb-3 |
| Aluminium JIS b2220 10k flens | 5052/6061/6063/2017/7075/enz. |
| Nikkel JIS b2220 10k flens | ASTM B564 / ASME SB564, Nikkel 200, Nikkel 201, Nikkel 205, Nikkel 205LC |
| Duplex JIS b2220 10k flens | S31803 / S32205 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Super Duplex JIS b2220 10k flens | S32750 / S32760 A182 Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
| Incoloy JIS b2220 10k flens | ASTM B564 / ASME SB564, Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925 flenzen |
| 254 Smo JIS b2220 10k flens | ASTM A182 / ASME SA182, SMO 254/6Mo, UNS S31254, DIN 1.4547 |
| Nimonic JIS b2220 10k flens | Nimonic 75, Nimonic 80A, Nimonic 90 |
| Ander JIS b2220 10k flensmateriaal | Tinbrons, Alumunum-brons, Loodbrons |
Ontpopt als een van de beste fabrikanten van JIS 10k 25a-flens, we hebben een breed scala aan JIS 10k 65a-flens in alle maten en afmetingen, vertrouwde distributeur en leverancier van JIS 10k 40a-flens en bieden JIS 10k slip-on flens onmiddellijke verzending overal
