Productdetails:
|
| Materiaal: | Koolstofstaal | Norm: | ANSI B16.5 |
|---|---|---|---|
| Certificaten: | ISO TUV | Grootte: | 1/2“ - 36“ |
| Druk: | 150LBS-2500LBS | Toepassing: | Het Gas van het oliewater |
| Hoog licht: | De flens STD van de 36 Duimwaterpijp,De Flens van de de LAShals van SCH40 A105,Flenzen van het Astm de A105 Gesmede Staal |
||

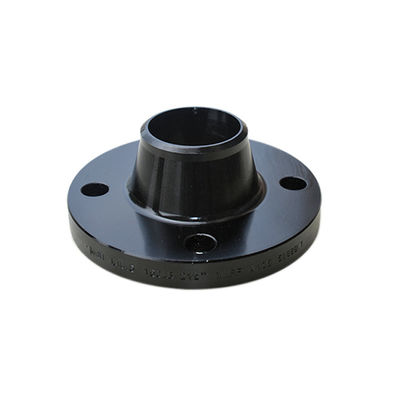

FLENSgebruik IN OIL.GAS, WATER ETC., B16.5-ANSI KOOLSTOFSTAAL
ANSI B16.5, DE FLENS VAN ASME B16.47
Groottewaaier: 1/2“ aan 80“ DN15 aan DN2000
Ontwerp: lassenhals, misstap, blind, ingepast contactdooslassen, overlapping-verbinding
Druk: 150#, 300#, 600#, 900#, 1500#, 2500#
Muurdikte voor de flens van de lassenhals: STD, SCH40, SCH80, SCH160. SCHXXS
Materiaal: koolstofstaal A105, roestvrij staal 304/304L, 316/316L
Het met een laag bedekken: de zwarte verf, de gele transparante verf, de koude en hete onderdompeling galvaniseren
Pakket: zeewaardig plywooden geval, houten pallet
|
NORM
|
Type |
Druk |
Materiaal | grootte |
Proces |
Oppervlakte behandeling |
|
ANSI B16.5, ASME16.47
|
SORFWNRF BLIND SWRF LJFF |
150LBS, 300LBS, 400LBS, 600LB 900LBS, 1500LBS, 2500LBS |
koolstofstaal roestvrij staal
|
1/2“-60“ |
GESMEED, HET SMEDEN |
Zwarte verf Gele verf Lichte olie |
| KLASSE 150 | |||||||
| BENADEREND GEWICHT | |||||||
| GROOTTE | lassenhals | Misstap-op en Ingepast | Lap Joint | Blind | Contactdooslassen | ||
| SCH40 | SCH80 | SCH160 | |||||
| 1/2“ | 0,60 | 0,60 | 0,60 | 0,41 | 0,40 | 0,43 | 0,41 |
| 3/4“ | 0,90 | 0,90 | 0,90 | 0,58 | 0,58 | 0,63 | 0,58 |
| 1“ | 1.14 | 1.18 | 1.24 | 0,80 | 0,80 | 0,89 | 0,80 |
| 11/4“ | 1.41 | 1.48 | 1.54 | 1.07 | 1.07 | 1.20 | 1.07 |
| 11/2“ | 1.81 | 1.90 | 2.01 | 1.37 | 1.37 | 1.58 | 1.37 |
| 2“ | 2.72 | 2.84 | 3.07 | 2.21 | 2.21 | 2.39 | 2.21 |
| 2 1-2“ | 4.45 | 4.70 | 4.98 | 3.32 | 3.34 | 4.07 | 3.32 |
| 3“ | 5.22 | 5.54 | 5.90 | 3.83 | 3.83 | 4.92 | 3.83 |
| 31/2“ | 6.40 | 6.76 | 7.46 | 5.20 | 5.20 | 5.90 | 5.20 |
| 4“ | 7.49 | 7.96 | 8.90 | 5.40 | 5.40 | 7.13 | 5.90 |
| 5“ | 9.53 | 10.54 | 12.04 | 6.26 | 6.26 | 8.72 | 6.80 |
| 6“ | 11.80 | 13.12 | 15.11 | 7.50 | 7.50 | 11.40 | 8.60 |
| 8“ | 19.10 | 21.34 | 25.84 | 12.30 | 12.40 | 20.10 | 13.60 |
| 10“ | 24.50 | 28.85 | 35.74 | 17.10 | 17.10 | 28.70 | 19.50 |
| 12“ | 39.90 | 46.80 | 58.01 | 26.50 | 26.50 | 43.80 | 29.10 |
| 14“ | 51.80 | 62.58 | 77.60 | 34.50 | 38.50 | 58.20 | 40.90 |
| 16“ | 64.50 | 79.42 | 98.82 | 45.50 | 51.20 | 77.40 | 44.50 |
| 18“ | 74.90 | 97.63 | 124.32 | 48.50 | 55.70 | 94.00 | 59.00 |
| 20“ | 89.40 | 120.44 | 154.18 | 61.80 | 70.20 | 122.70 | 74.90 |
| 24“ | 121.70 | 169.37 | 223.92 | 87.70 | 98.70 | 187.00 | 99.90 |
Materiaal
1) Koolstofstaal A105 & Roestvrij staal SS304, SS316, SS316L
Antirust oppervlakte:
Oppervlakte antirust 1: Antirust lichte olie
Oppervlakte antirust 2: Zwarte verfdeklaag
Oppervlakte antirust 3: Gele verfdeklaag
Oppervlakte antirust 4: Galnavized (Heet Ondergedompeld Gegalvaniseerd of Electro gegalvaniseerd)
Verbind Gezicht:
Oppervlakte 1: De voorraad eindigt
Oppervlakte 2: Getande Sprial
Oppervlakte 3: Twee of drie groeven (Waterlijnen)
Oppervlakte 4: Vlot eindig
Termijnen
1) Betaling: Onherroepelijke L/C bij gezicht of T/T, D/P
2) Leveringsterm de FOB- Haven van China of de CIF Haven van de Koper
3) Verpakking: Triplexpallet/geval
