0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens
0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens

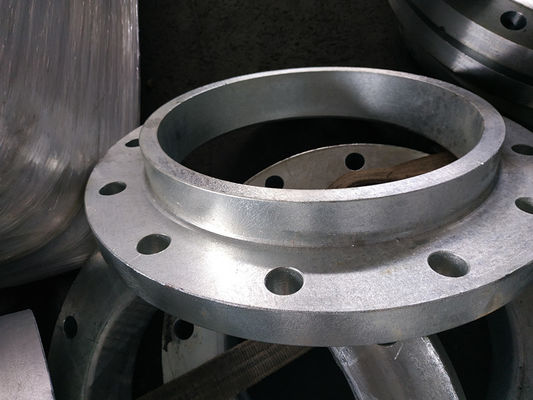

Grote Afbeelding :  0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens

Productdetails:
Plaats van herkomst: China
Merknaam: XF
Certificering: ISO, CE
Modelnummer: Xf-FLANGE058
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 2Tons
Prijs: USD1580/TON TO USD2640/TON
Verpakking Details: Triplexgevallen en pallets
Levertijd: 10-45 dagen
Betalingscondities: L/C, D/P, T/T
Levering vermogen: 5000TONS/MONTH
Contact

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens

beschrijving
Druk: 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB Norm: ANSI B16.5, ANSI B16.47A, ANSI B16.47B, AWWA-KLASSE D, DIN, EN1092-1
Type: WN DE FLENS, ZO FLENS, BLINDE FLENS, SW-FLENS, PLAATflens, OMWIKKELT GEZAMENLIJKE FLENS grootte: 1/2“ AAN 80“, 0,5 DUIM AAN 80 DUIM
Oppervlaktebehandeling: HET ZWARTE SCHILDEREN, HET GELE SCHILDEREN, GALVANISEREND, ANTIROESTolie VERZEGELENDE GEZICHTSflens: HET OPGEHEVEN GEZICHT (RF), VLAK GEZICHT (FF), BELT GEZAMENLIJK TYPE (RTJ)
Pakket: Overzeese waardige triplexgevallen/pallets Prijstermijn: FOB, CIF, CFR
Productieperiode: minder dan 60tons binnen 30days, meer dan 60tons 50days Certificaat: PED, ISO
Materiaal: KOOLSTOFSTAALa105 A36 ROESTVRIJ STAAL SS304L SS316L
Hoog licht:

0.5Inch gegalvaniseerde staalflens

,

80Inch gegalvaniseerde staalflens

,

Sorf smeedde gegalvaniseerde pijpflens

GEGALVANISEERDE ANSI B16.5 ASME B16.47 VAN DE STAALflens MISSTAP OP FLENSsorf GESMEDE FLENS



De flens van de Lashals wordt ontworpen aan verbinding een leidingensysteem door uiteindelassen. De hub, of de hals, brengt de spanningen naar de pijp over om hoge spanningsconcentraties te verminderen. Droeg van de de flensgelijken van de lashals de pijp droeg.
De flens van de lashals wordt typisch voorzien van een opgeheven gezicht (rf), vlak gezicht (FF), of ringstype gezamenlijk gezicht (RTJ). Wanneer een opgeheven gezicht voor de flens van de lashals noodzakelijk is, is de standaardhoogte 1/16“ voor blinde flenzen onder 400#. Voor blinde flens van 400# en omhoog, is de standaard blinde flens opgeheven gezichtshoogte 1/4“.
De de Flensfabrikant Duwa Piping van de lashals kan de flenzen van de lashals in alle materialenrangen, specificatie en grootte leveren. Duwa het Door buizen leiden heeft één of andere voorraad en kan levering halsflens in 3 dagen lassen.
Specificaties:
Grootte: 1/2“ aan 96“.
Flensgezicht: Opgeheven Gezicht (rf), Vlak Gezicht (FF), Ring Type Joint (RTJ), T&G.
Flensdruk: 150#--6000# (PN6-PN40).
Programma: SCH40/XS, STD.
Materiaal:
Koolstofstaal: ASTM A105.
Bij lage temperatuur: ASTM A350 LF1 LF2 CL1/CL2, LF3 CL1/CL2.
Roestvrij staal: ASTM A182 F304/304L, F316/316L, F321.




GROOTTE MATERIAAL FLENStype
1/2“ - 80“ Roestvrij staal de flens van de lashals
Misstap op Flens
de flens van de contactdooslas
LAP Joint Flange
Ingepaste flens
blinde flens
KOOLSTOFSTAAL, ROESTVRIJ STAAL de flens van de lashals
Misstap op Flens
de flens van de contactdooslas
LAP Joint Flange
Ingepaste flens
blinde flens
Verzegelend gezicht van flenzen Rf met getand eindigt
FF met 3 waterlijnen
FF met vlotte finis
RTJ (Ring Joint Type)
FF met getand eindigen
Rf met waterlijnen





Materiaal: ASTM A182 F316.
Klasse: PN 20.
Grootte: DN 150.
Norm: ASME B16.5.



ANSI B16.5 Gesmede de Halsflens van de Staallas, PN50, ASTM A516 - Landee-Flens
ø D B g m a J* h k Gaten l Kg.
1/2“ 88,9 11,1 34,9 30,2 21,3 15,7 47,6 60,3 4 15,9 0.500
3/4“ 98,4 12,7 42,9 38,1 26,7 20,8 52,4 69,8 4 15,9 0.700
1“ 107,9 14,3 50,8 49,2 33,5 26,7 55,6 79,4 4 15,9 1.100
1 1/4“ 117,5 15,9 63,5 58,8 42,2 35,1 57,1 88,9 4 15,9 1.500
1 1/2“ 127,0 17,5 73,0 65,1 48,3 40,9 61,9 98,4 4 15,9 1.800
2“ 152,4 19,0 92,1 77,8 60,3 52,6 63,5 120,6 4 19,0 2.700
2 1/2“ 177,8 22,2 104,8 90,5 73,1 62,7 69,8 139,7 4 19,0 4.400
3“ 190,5 23,8 127,0 107,9 88,9 78,0 69,8 152,4 4 19,0 5.200
3 1/2“ 215,9 23,8 139,7 122,2 101,6 90,2 71,4 177,8 8 19,0 6.400
4“ 228,6 23,8 157,2 134,9 114,3 102,4 76,2 190,5 8 19,0 7.500
5“ 254,0 23,8 185,7 163,5 141,2 128,3 88,9 215,9 8 22,2 9.200
6“ 279,4 25,4 215,9 192,1 168,4 154,2 88,9 241,3 8 22,2 11.000
8“ 342,9 28,6 269,9 246,1 219,1 202,7 101,6 298,4 8 22,2 18.300
10“ 406,4 30,2 323,8 304,8 273,0 254,5 101,6 361,9 12 25,4 25.000
12“ 482,6 31,7 381,0 365,1 323,8 304,8 114,3 431,8 12 25,4 39.000
14“ 533,4 34,9 412,7 400,0 355,6 336,5 127,0 476,2 12 28,6 51.000
16“ 596,9 36,5 469,9 457,2 406,4 387,3 127,0 539,7 16 28,6 60.000
18“ 635,0 39,7 533,4 504,8 457,2 438,1 139,7 577,8 16 31,7 71.000
20“ 698,5 42,9 584,2 558,8 508,0 488,9 144,5 635,0 20 31,7 88.000
22“ 749,3 46,0 641,2 609,6 558,8 539,7 149,2 692,1 20 34,9 102.000
24“ 812,8 47,6 692,1 663,6 609,6 590,5 152,4 749,3 20 34,9 119.000







Sleutelwoorden: 1/2“, CS A105, GAL, FLENS, RF, 150 POND, SCRD.
Naam: Koolstofstaal Ingepaste Flens.
Materiaal: ASTM A105.
Grootte: 1/2 Duim (DN15).
Druk: 150 POND (PN20).
Beëindigt: Rf.
Oppervlaktebehandeling: Gegalvaniseerd.

Koolstofstaal Ingepaste Flens, 150 pond, 1/2IN, rf
Pijp Normale Diameter. O.D. Flange Thk. Van Flens Min Diameter.
van
Hub		 Diameter van Opgeheven Gezicht Lengte Hub.Y Draadlengte Diameter.
van Bout
Cirkel		 Diameter.
van Bout
Gaten		 Aantal
van Bouten		 Diameter van
Bouten
(duim)		 Kg Pond
duim dn O C X G Y T Omdat BH MILJARD BD
1/2“ 15 89.00 11.20 30.20 35.10 15.70 15.70 60.50 15.80 4 1/2“ 0,4 0,9
3/4“ 20 98.50 12.70 38.10 42.90 15.70 15.70 69.90 15.80 4 1/2“ 0,7 1.5
1“ 25 108.00 14.20 49.30 50.80 17.50 17.50 79.30 15.80 4 1/2“ 0,8 1.8
11/4“ 32 117.50 15.70 58.70 63.50 20.60 20.60 88.90 15.80 4 1/2“ 1.2 2.6
11/2“ 40 127.00 17.50 65.00 73.20 22.40 22.40 98.60 15.80 4 1/2“ 1.5 3.3
2“ 50 152.50 19.10 77.70 91.90 25.40 25.40 120.70 19.10 4 5/8“ 2.3 5.1
21/2“ 65 178.00 22.40 90.40 104.60 28.40 28.40 139.70 19.10 4 5/8“ 3.7 8.1
3“ 80 190.50 23.90 108.00 127.00 30.20 30.20 152.40 19.10 4 5/8“ 4.1 9
31/2“ 90 216.00 23.90 122.20 139.70 31.80 31.80 177.80 19.10 8 5/8“ 5.1 11.2
4“ 100 228.50 23.90 134.90 157.20 33.30 33.30 190.50 19.10 8 5/8“ 5.9 13
5“ 125 254.00 23.90 163.60 185.70 36.60 36.60 215.90 22.40 8 3/4“ 7 15.4
6“ 150 279.50 25.40 192.00 215.90 39.60 39.60 241.30 22.40 8 3/4“ 8.4 18.5
8“ 200 343.00 28.40 246.10 269.70 44.50 44.50 298.50 22.40 8 3/4“ 13 28.6
10“ 250 406.50 30.20 304.80 323.90 49.30 49.30 362.00 25.40 12 7/8“ 18 39.5
12“ 300 482.50 31.80 365.30 381.00 55.60 55.60 431.80 25.40 12 7/8“ 29 64
14“ 350 533.50 35.10 400.10 412.80 57.20 57.20 476.30 28.50 12 1“ 39 86
16“ 400 597.00 36.60 457.20 469.90 63.50 63.50 539.80 28.50 16 1“ 47 103
18“ 450 635.00 39.60 505.00 533.40 68.30 68.30 577.90 31.80 16 1 1/8“ 57 126
20“ 500 698.50 42.90 558.80 584.20 73.20 73.20 635.00 31.80 20 1 1/8“ 76 167
24“ 600 813.00 47.80 663.40 692.20 82.60 82.60 749.30 35.10 20 1 1/4“ 97 214

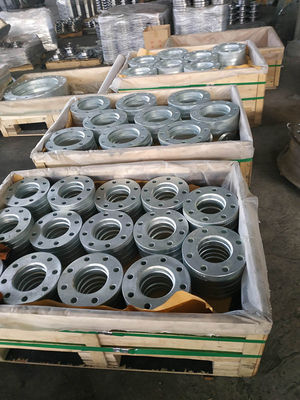

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 2

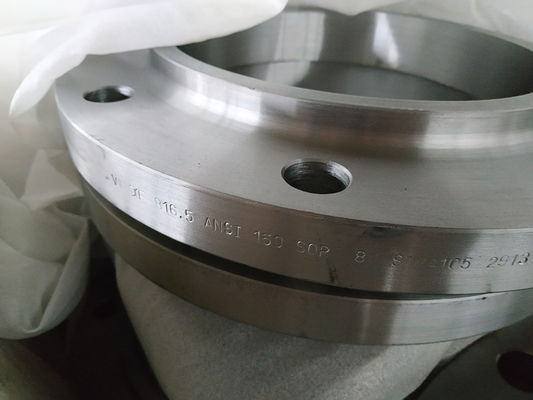

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 3

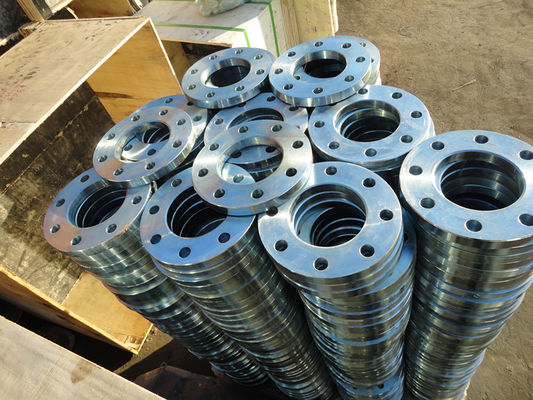

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 4

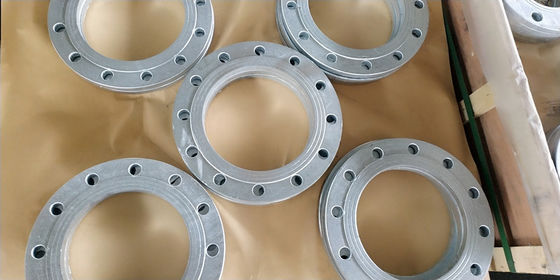

0,5 Duim aan 80 Duim galvaniseerde de Misstap van de Staalflens op Sorf Gesmede Flens 5

label:

Koolstofstaalansi B16.5 Flens,

ANSI B16.5 B16.47 SORF FLENS,

FLENS Wnrf 150lbs 300lbs 316l
