Productdetails:
|
| Materiaal: | CT20 SS304/304L SS316/316L | Deklaag: | Hete Gegalvaniseerde Gegalvaniseerd, Koude en Olie |
|---|---|---|---|
| Druk: | PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160 | ||
| Hoog licht: | 40 Barpn160 Flenzen DN10,25 Gegalvaniseerde Barpn160 Flenzen,DN1600 koude Gegalvaniseerde Flens |
||

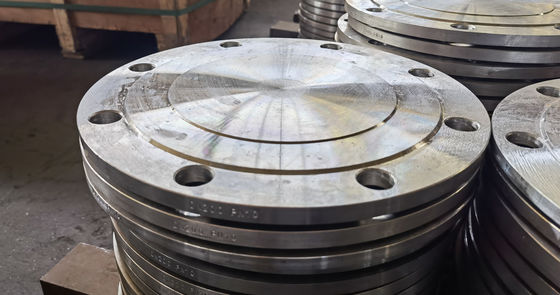

Gost de flens is een flenssysteem dat van Rusland is. GOST, is een verwijzing naar een reeks technische normen, die door de euro-Aziatische Raad voor Normalisatie zijn gehandhaafd, Metrologie en Certificatie (EASC) evenals een regionale normenorganisatie die onder de bescherming van de Commonwealth van Onafhankelijke Staten opereren (de GOS). GOST omvat alle soorten van geregelde normen met voorbeelden die zich van het aangevenregels voor ontwerpdocumentatie uitstrekken, bijvoorbeeld, GOST 12821-80 Ingepaste Flenzen aan recepten en voedingsfeiten van sovjet-Eramerknamen.
| GOST Flens Standaarddin | 6Bar 10Bar 16Bar 25Bar 40Bar/PN6 PN10 PN16 PN25 PN40, PN64 |
|---|---|
| GOST Flens Standaardansi | Klasse 150 pond, 300 pond, 600 pond, 900 pond, 1500 pond, 2500 pond |
| GOST Flens Standaarduni | 6Bar 10Bar 16Bar 25Bar 40Bar |
| GOST Flens Standaarden | 6Bar 10Bar 16Bar 25Bar 40Bar |
| GOST Flens Standaardgost | 5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K |
| Hoofdtypes | Gesmeed/paste/Geschroeft/Plaat in |
| Flens ondersteunend materiaal | Pakking, Ring Joint, Flensbouten |
| De meeste gemeenschappelijke types van GOST Flenzen |
|

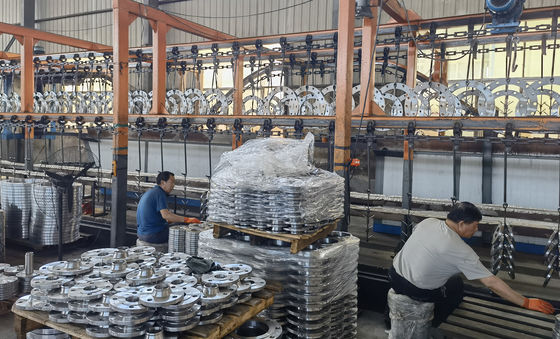

| Verbind Gezichtstype van de Typeflens | Opgeheven Gezicht (rf), Ring Type Joint (RTJ), Vlak Gezicht (FF), Grote Male-Female (LMF), overlapping-Gezamenlijk Gezicht (LJF), Kleine Male-Female (SMF), Kleine Tong, Grote Tong & Groef, Groef |
| GOST de Testcertificaten van Pijpflenzen | ENGELSE 10204/3.1B Grondstoffencertificaat 100% het Rapport van de radiografietest Derde partijinspectierapport, enz. |
| Productietechniek |
|
Afmetingen & Massa's van GOST 12820-80 Flens PN0.6MPa
|
Давление PN = 0,6 МПа (6 кгс/с м ²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
B, мм
|
D, мм
|
отв., шт.
|
Масса, кг.
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-6 ст.3 (20)
|
80
|
55
|
19
|
10
|
11
|
4
|
0,33
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-6 ст.3 (20)
|
90
|
65
|
26
|
12
|
0,53
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-6 ст.3 (20)
|
100
|
75
|
33
|
12
|
0,64
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-6 ст.3 (20)
|
120
|
90
|
39
|
13
|
14
|
1,01
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-6 ст.3 (20)
|
130
|
100
|
46
|
13
|
1,21
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-6 ст.3 (20)
|
140
|
110
|
59
|
13
|
1,33
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-6 ст.3 (20)
|
160
|
130
|
78
|
13
|
1,63
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-6 ст.3 (20)
|
185
|
150
|
91
|
15
|
18
|
2,44
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-6 ст.3 (20)
|
205
|
170
|
110
|
15
|
2,85
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-6 ст.3 (20)
|
235
|
200
|
135
|
17
|
8
|
3,88
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-6 ст.3 (20)
|
260
|
225
|
161
|
17
|
4,39
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-6 ст.3 (20)
|
315
|
280
|
222
|
19
|
5,89
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-6 ст.3 (20)
|
370
|
335
|
273
|
20
|
12
|
7,67
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-6 ст.3 (20)
|
435
|
395
|
325
|
20
|
22
|
10,28
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-6 ст.3 (20)
|
485
|
445
|
377
|
22
|
12,58
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-6 ст.3 (20)
|
535
|
495
|
426
|
24
|
16
|
15,2
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-6 ст.3 (20)
|
640
|
600
|
530
|
25
|
19,72
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-6 ст.3 (20)
|
755
|
705
|
630
|
25
|
26
|
20
|
26,24
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-6 ст.3 (20)
|
975
|
920
|
820
|
27
|
30
|
24
|
46,14
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-6 ст.3 (20)
|
1 175
|
1 120
|
1 020
|
31
|
28
|
64,36
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-6 ст.3 (20)
|
1 400
|
1 340
|
1 220
|
34
|
33
|
32
|
99,03
|
|
Проход условныйdy
|
Py 0,6 МПа (6 кгс/см2)
|
|||||
|
dн
|
dв
|
B
|
Масса, кг
|
|||
|
с соединительным выступом
|
с выступом
|
с впадиной
|
||||
|
10
|
14
|
15
|
10
|
0,31
|
0,31
|
0,30
|
|
15
|
18
|
19
|
0,33
|
0,33
|
0,32
|
|
|
20
|
25
|
26
|
12
|
0,53
|
0,53
|
0,51
|
|
25
|
32
|
33
|
0,64
|
0,64
|
0,62
|
|
|
32
|
38
|
39
|
13
|
1,01
|
1,02
|
0,98
|
|
40
|
45
|
46
|
1,21
|
1,19
|
1,16
|
|
|
50
|
57
|
59
|
1,33
|
1,30
|
1,27
|
|
|
65
|
76
|
78
|
1,63
|
1,60
|
1,55
|
|
|
80
|
89
|
91
|
15
|
2,44
|
2,40
|
2,35
|
|
100
|
108 (А)
|
110
|
2,85
|
2,81
|
2,72
|
|
|
114 (Б)
|
116
|
2,73
|
2,66
|
2,60
|
||
|
125
|
133 (А)
|
135
|
17
|
3,88
|
3,84
|
3,70
|
|
140 (Б)
|
142
|
3,68
|
3,59
|
3,50
|
||
|
150
|
152 (А)
|
154
|
4,63
|
4,65
|
4,43
|
|
|
159 (Б)
|
161
|
4,39
|
4,36
|
4,19
|
||
|
168 (В)
|
170
|
4,09
|
3,98
|
3,89
|
||
|
(175)
|
194
|
196
|
19
|
5,36
|
5,33
|
5,14
|
|
200
|
219
|
222
|
5,89
|
5,86
|
5,65
|
|
|
(225)
|
245
|
245
|
6,60
|
6,60
|
6,29
|
|
|
250
|
273
|
273
|
20
|
7,67
|
7,64
|
7,34
|
|
300
|
325
|
325
|
10,28
|
10,18
|
9,74
|
|
|
350
|
377
|
377
|
22
|
12,58
|
12,45
|
12,00
|
|
400
|
426
|
426
|
24
|
15,20
|
15,07
|
14,53
|
|
(450)
|
480
|
480
|
17,25
|
17,04
|
16,52
|
|
|
500
|
530
|
530
|
25
|
19,72
|
19,57
|
18,86
|
|
600
|
630
|
630
|
26,24
|
25,91
|
24,96
|
|
|
(700)
|
720
|
720
|
27
|
36,68
|
36,27
|
35,28
|
|
800
|
820
|
820
|
46,14
|
45,66
|
43,65
|
|
|
(900)
|
920
|
920
|
29
|
55,10
|
-
|
-
|
|
1000
|
1020
|
1020
|
31
|
64,36
|
||
|
1200
|
1220
|
1220
|
34
|
99,03
|
||
|
1400
|
1420
|
1420
|
43
|
161,45
|
||
|
1600
|
1620
|
1620
|
48
|
203,05
|
||
|
Давление PN = 1,0 МПа (10 кгс/с м ²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
B, мм
|
D, мм
|
отв., шт.
|
Масса, кг.
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-10 ст.3 (20)
|
95
|
65
|
19
|
10
|
14
|
4
|
0,51
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-10 ст.3 (20)
|
105
|
75
|
26
|
12
|
0,74
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-10 ст.3 (20)
|
115
|
85
|
33
|
12
|
0,89
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-10 ст.3 (20)
|
135
|
100
|
39
|
14
|
18
|
1,4
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-10 ст.3 (20)
|
145
|
110
|
46
|
15
|
1,71
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-10 ст.3 (20)
|
160
|
125
|
59
|
15
|
2,06
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-10 ст.3 (20)
|
180
|
145
|
78
|
17
|
2,8
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-10 ст.3 (20)
|
195
|
160
|
91
|
17
|
3,19
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-10 ст.3 (20)
|
215
|
180
|
110
|
19
|
8
|
3,96
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-10 ст.3 (20)
|
245
|
210
|
135
|
21
|
5,4
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-10 ст.3 (20)
|
280
|
240
|
161
|
21
|
22
|
6,62
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-10 ст.3 (20)
|
335
|
295
|
222
|
21
|
8,05
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-10 ст.3 (20)
|
390
|
350
|
273
|
23
|
12
|
10,65
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-10 ст.3 (20)
|
440
|
400
|
325
|
24
|
12,9
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-10 ст.3 (20)
|
500
|
460
|
377
|
24
|
16
|
15,85
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-10 ст.3 (20)
|
565
|
515
|
426
|
26
|
26
|
21,56
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-10 ст.3 (20)
|
670
|
620
|
530
|
28
|
20
|
27,7
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-10 ст.3 (20)
|
780
|
725
|
630
|
31
|
30
|
39,4
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-10 ст.3 (20)
|
1010
|
950
|
820
|
37
|
33
|
24
|
79,16
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-10 ст.3 (20)
|
1220
|
1160
|
1020
|
43
|
28
|
118,43
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-10 ст.3 (20)
|
1455
|
1380
|
1220
|
51
|
39
|
32
|
197,44
|
|
Проход условныйdy
|
Py 1,0 МПа (10 кгс/см2)
|
|||||
|
dн
|
dв
|
B
|
Масса, кг
|
|||
|
с соединительным выступом
|
с выступом
|
с впадиной
|
||||
|
10
|
14
|
15
|
10
|
0,46
|
0,46
|
0,44
|
|
15
|
18
|
19
|
0,51
|
0,51
|
0,49
|
|
|
20
|
25
|
26
|
12
|
0,74
|
0,75
|
0,71
|
|
25
|
32
|
33
|
0,89
|
0,89
|
0,84
|
|
|
32
|
38
|
39
|
14
|
1,40
|
1,39
|
1,34
|
|
40
|
45
|
46
|
15
|
1,71
|
1,72
|
1,67
|
|
50
|
57
|
59
|
2,06
|
2,03
|
1,99
|
|
|
65
|
76
|
78
|
17
|
2,80
|
2,77
|
2,69
|
|
80
|
89
|
91
|
3,19
|
3,13
|
3,08
|
|
|
100
|
108 (А)
|
110
|
19
|
3,96
|
3,94
|
3,76
|
|
114 (Б)
|
116
|
3,81
|
3,76
|
3,61
|
||
|
125
|
133 (А)
|
135
|
21
|
5,40
|
5,38
|
5,18
|
|
140 (Б)
|
142
|
5,15
|
5,08
|
4,93
|
||
|
150
|
152 (А)
|
154
|
6,92
|
6,97
|
6,62
|
|
|
159 (Б)
|
161
|
6,62
|
6,62
|
6,33
|
||
|
168 (В)
|
170
|
6,24
|
6,17
|
5,95
|
||
|
(175)
|
194
|
196
|
7,32
|
7,31
|
7,02
|
|
|
200
|
219
|
222
|
8,05
|
8,04
|
7,71
|
|
|
(225)
|
245
|
245
|
9,30
|
9,30
|
9,05
|
|
|
250
|
273
|
273
|
23
|
10,65
|
10,66
|
10,22
|
|
300
|
325
|
325
|
24
|
12.90
|
12,89
|
12,21
|
|
350
|
377
|
377
|
15,85
|
15,79
|
14,96
|
|
|
400
|
426
|
426
|
26
|
21,56
|
21,51
|
20,49
|
|
(450)
|
480
|
480
|
22,76
|
22,68
|
21,67
|
|
|
500
|
530
|
530
|
28
|
22,70
|
28,02
|
26,86
|
|
600
|
630
|
630
|
31
|
39,40
|
39,26
|
37,48
|
|
(700)
|
720
|
720
|
34
|
59,46
|
58,58
|
56,45
|
|
800
|
820
|
820
|
37
|
79,16
|
77,89
|
76,08
|
|
(900)
|
920
|
920
|
40
|
94,13
|
-
|
-
|
|
1000
|
1020
|
1020
|
43
|
118,43
|
|
|
|
1200
|
1220
|
1222
|
51
|
197,44
|
|
|
|
1400
|
1420
|
1420
|
60
|
278,92
|
|
|
|
1600
|
1620
|
1620
|
70
|
422,65
|
|
|
|
Давление PN = 1,6 МПа (16 кгс/с м ²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
B, мм
|
D, мм
|
отв., шт.
|
Масса, кг
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-16 ст.3 (20)
|
95
|
65
|
19
|
12
|
14
|
4
|
0,61
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-16 ст.3 (20)
|
105
|
75
|
26
|
14
|
0,86
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-16 ст.3 (20)
|
115
|
85
|
33
|
16
|
1,17
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-16 ст.3 (20)
|
135
|
100
|
39
|
16
|
18
|
1,58
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-16 ст.3 (20)
|
145
|
110
|
46
|
17
|
1,96
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-16 ст.3 (20)
|
160
|
125
|
59
|
19
|
2,58
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-16 ст.3 (20)
|
180
|
145
|
78
|
21
|
3,42
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-16 ст.3 (20)
|
195
|
160
|
91
|
21
|
3,71
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-16 ст.3 (20)
|
215
|
180
|
110
|
23
|
8
|
4,73
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-16 ст.3 (20)
|
245
|
210
|
135
|
25
|
6,38
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-16 ст.3 (20)
|
280
|
240
|
161
|
25
|
22
|
7,81
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-16 ст.3 (20)
|
335
|
295
|
222
|
27
|
12
|
10,1
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-16 ст.3 (20)
|
405
|
355
|
273
|
28
|
26
|
14,49
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-16 ст.3 (20)
|
460
|
410
|
325
|
28
|
17,78
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-16 ст.3 (20)
|
520
|
470
|
377
|
30
|
16
|
22,88
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-16 ст.3 (20)
|
580
|
525
|
426
|
34
|
30
|
31
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-16 ст.3 (20)
|
710
|
650
|
530
|
44
|
33
|
20
|
57,01
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-16 ст.3 (20)
|
840
|
770
|
630
|
45
|
39
|
80,03
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-16 ст.3 (20)
|
1020
|
950
|
820
|
49
|
24
|
104,41
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1000-16 ст.3 (20)
|
1255
|
1170
|
1020
|
58
|
45
|
28
|
179,37
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-1200-16 ст.3 (20)
|
1485
|
1390
|
1220
|
71
|
52
|
32
|
297,78
|
| Проход условныйdy | Py 1,6 МПа (16 кгс/см2) | |||||
| dн | dв | B | Масса, кг | |||
| с соединительным выступом | с выступом | с впадиной | ||||
| 10 | 14 | 15 | 12 | 0,54 | 0,54 | 0,53 |
| 15 | 18 | 19 | 0,61 | 0,61 | 0,58 | |
| 20 | 25 | 26 | 14 | 0,86 | 0,86 | 0,83 |
| 25 | 32 | 33 | 16 | 1,17 | 1,17 | 1,13 |
| 32 | 38 | 39 | 1,58 | 1,58 | 1,53 | |
| 40 | 45 | 46 | 17 | 1,96 | 1,93 | 1,89 |
| 50 | 57 | 59 | 19 | 2,58 | 2,54 | 2,50 |
| 65 | 76 | 78 | 21 | 3,42 | 3,38 | 3,30 |
| 80 | 89 | 91 | 3,71 | 3,71 | 3,70 | |
| 100 | 108 (А) | 110 | 23 | 4,73 | 4,72 | 4,53 |
| 114 (Б) | 116 | 4,55 | 4,51 | 4,35 | ||
| 125 | 133 (А) | 135 | 25 | 6,38 | 6,38 | 6,15 |
| 140 (Б) | 142 | 6,08 | 6,03 | 5,85 | ||
| 150 | 152 (А) | 154 | 8,16 | 8,21 | 7,87 | |
| 159 (Б) | 161 | 7,81 | 7,81 | 7,52 | ||
| 168 (В) | 170 | 7,36 | 7,29 | 7,07 | ||
| (175) | 194 | 196 | 8,64 | 8,63 | 8,34 | |
| 200 | 219 | 222 | 27 | 10,10 | 10,21 | 9,88 |
| (225) | 245 | 245 | 11,70 | 12,08 | 11,66 | |
| 250 | 273 | 273 | 28 | 14,49 | 14,48 | 14,06 |
| 300 | 325 | 325 | 17,78 | 17,59 | 17,12 | |
| 350 | 377 | 377 | 30 | 22,88 | 22,65 | 21,99 |
| 400 | 426 | 426 | 34 | 31,00 | 30,76 | 29,94 |
| (450) | 480 | 480 | 38 | 39,64 | 39,08 | 38,55 |
| 500 | 530 | 530 | 44 | 57,01 | 56,17 | 55,74 |
| 600 | 630 | 630 | 45 | 80,03 | 79,03 | 78,80 |
| (700) | 720 | 720 | 47 | 84,21 | 84,34 | 83,06 |
| 800 | 820 | 820 | 49 | 104,41 | 103,15 | 101,34 |
| (900) | 920 | 920 | 54 | 128,60 | - | - |
| 1000 | 1020 | 1020 | 58 | 179,37 | ||
| 1200 | 1220 | 1220 | 71 | 297,78 | ||
|
Давление PN = 2,5 МПа (25 кгс/с м ²)
|
|||||||
|
Наименование
|
D, мм
|
D1, мм
|
dв, мм
|
B, мм
|
D, мм
|
отв., шт.
|
Масса, кг
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-15-25 ст.3 (20)
|
95
|
65
|
19
|
14
|
14
|
4
|
0,7
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-20-25 ст.3 (20)
|
105
|
75
|
26
|
16
|
1
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-25-25 ст.3 (20)
|
115
|
85
|
33
|
16
|
1,2
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-32-25 ст.3 (20)
|
135
|
100
|
39
|
18
|
18
|
1,8
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-40-25 ст.3 (20)
|
145
|
110
|
46
|
19
|
2,2
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-50-25 ст.3 (20)
|
160
|
125
|
59
|
21
|
2,7
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-65-25 ст.3 (20)
|
180
|
145
|
78
|
21
|
8
|
3,2
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-80-25 ст.3 (20)
|
195
|
160
|
91
|
23
|
4,1
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-100-25 ст.3 (20)
|
230
|
190
|
110
|
25
|
22
|
5,9
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-125-25 ст.3 (20)
|
270
|
220
|
135
|
27
|
26
|
8,3
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-150-25 ст.3 (20)
|
300
|
250
|
161
|
27
|
10,1
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-200-25 ст.3 (20)
|
360
|
310
|
222
|
29
|
12
|
13,3
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-250-25 ст.3 (20)
|
425
|
370
|
273
|
31
|
30
|
18,9
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-300-25 ст.3 (20)
|
485
|
430
|
325
|
32
|
16
|
23,9
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-350-25 ст.3 (20)
|
550
|
490
|
377
|
38
|
33
|
34,4
|
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-400-25 ст.3 (20)
|
610
|
550
|
426
|
40
|
44,6
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-500-25 ст.3 (20)
|
730
|
660
|
530
|
48
|
39
|
20
|
67,3
|
|
Фланец плоский ГОСТ 12820-80 (01) 1-600-25 ст.3 (20)
|
840
|
770
|
630
|
49
|
90,87
|
||
|
Фланец плоский ГОСТ 12820-80 (01) 1-800-25 ст.3 (20)
|
1075
|
990
|
820
|
63
|
45
|
24
|
181,43
|
|
Проход условныйdy
|
Py 2,5 МПа (25 кгс/см2)
|
|||||
|
dн
|
dв
|
B
|
Масса, кг
|
|||
|
с соединительным выступом
|
с выступом
|
с впадиной
|
||||
|
10
|
14
|
15
|
14
|
0,63
|
0,64
|
0,61
|
|
15
|
18
|
19
|
0,70
|
0,71
|
0,68
|
|
|
20
|
25
|
26
|
16
|
0,98
|
0,97
|
0,94
|
|
25
|
32
|
33
|
1,17
|
1,17
|
1,13
|
|
|
32
|
38
|
39
|
18
|
1,77
|
1,76
|
1,72
|
|
40
|
45
|
46
|
19
|
2,18
|
2,15
|
2,11
|
|
50
|
57
|
59
|
21
|
2,71
|
2,80
|
2,76
|
|
65
|
76
|
78
|
3,22
|
3,21
|
3,14
|
|
|
80
|
89
|
91
|
23
|
4,06
|
4,00
|
3,95
|
|
100
|
108 (А)
|
110
|
25
|
5,92
|
5,89
|
5,72
|
|
114 (Б)
|
116
|
5,72
|
5,66
|
5,52
|
||
|
125
|
133 (А)
|
135
|
27
|
8,26
|
8,25
|
8,23
|
|
140 (Б)
|
142
|
7,94
|
8,07
|
7,91
|
||
|
150
|
152 (А)
|
154
|
10,51
|
10,50
|
10,22
|
|
|
159 (Б)
|
161
|
10,12
|
10,07
|
9,83
|
||
|
168 (В)
|
170
|
9,63
|
9,51
|
9,34
|
||
|
(175)
|
194
|
196
|
29
|
11,49
|
11,43
|
11,19
|
|
200
|
219
|
222
|
13,34
|
13,24
|
13,01
|
|
|
(225)
|
245
|
245
|
31
|
16,93
|
16,82
|
16,52
|
|
250
|
273
|
273
|
18,90
|
18,78
|
18,52
|
|
|
300
|
325
|
325
|
32
|
23,95
|
23,53
|
23,29
|
|
350
|
377
|
377
|
38
|
34,35
|
34,57
|
34,18
|
|
400
|
426
|
426
|
40
|
44,62
|
44,01
|
43,56
|
|
(450)
|
480
|
480
|
44
|
51,80
|
51,10
|
50,71
|
|
500
|
530
|
530
|
48
|
67,30
|
66,63
|
66,36
|
|
600
|
630
|
630
|
49
|
90,87
|
89,13
|
88,91
|
|
(700)
|
720
|
720
|
55
|
126,82
|
124,92
|
124,11
|
|
800
|
820
|
820
|
63
|
181,43
|
174,52
|
174,15
|
E-mail: info25@hbxfgj.com
Naam: Xizheng
Contactpersoon: Miss. Mandy Liu
Tel.: 0086 18903173335
Fax: 86-0317-6853077-6723871
