Productdetails:
|
| Koolstofstaal: | A234WPB | SS STAAL: | 304L, 316L |
|---|---|---|---|
| Type: | GELIJKE, HET VERMINDEREN | Graad: | 90° |
| Deklaag: | Antiroestolie, het Zwarte Schilderen | ||
| Hoog licht: | astm het T-stuk van de het koolstofstaalpijp van a234wpb,ansi b16.9 het T-stuk van de koolstofstaalpijp |
||

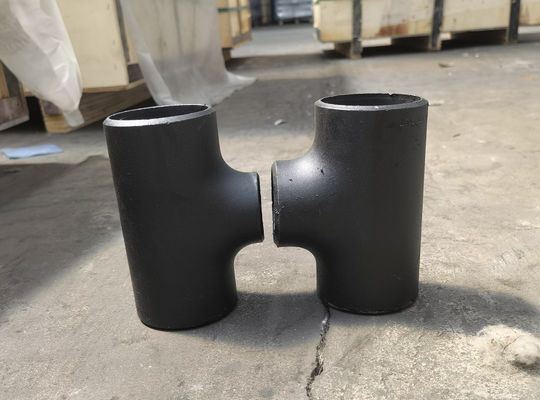

Een Verminderend T-stuk is een t-Vormige pijpmontage met twee afzet die bij 90 graden aan de meeste lijn snijdt. Deze T-stukken zijn toegankelijk met een combinatie verschillende afzetgrootte. In ASME is B16.9 die de havenraming verminderen van de T-stuktak littler dan de andere havens van de looppas. Het roestvrije staal die T-stuk verminderen kan een soort pijpmontage zijn waarin de maatregel van de takhaven littler dan de havens van de looppas is. Dit soort pijpmontage kan bovendien maatregelendaling van één van de looppashavens aan andere overwegen.
| Nominale Pijpgrootte | Buitendiameter bij schuine rand |
Centrum-aan-Beëindigen | |||
|---|---|---|---|---|---|
| Looppas | Afzet | Looppas | Afzet | Looppas (c) | Afzet (m) |
| 1/2“ | 1/4“ 3/8“ |
21.3 | 13.7 17.3 |
25 | 25 |
| 3/4“ | 3/8“ 1/2“ |
26.7 | 17.3 21.3 |
29 | 29 |
| 1“ | 1/2“ 3/4“ |
33.4 | 21.3 26.7 |
38 | 38 |
| 1 1/4“ | 1/2“ 3/4“ 1“ |
42.2 | 21.3 26.7 33.4 |
48 | 48 |
| 1 1/2“ | 1/2“ 3/4“ 1“ 1 1/4“ |
48.3 | 21.3 26.7 33.4 42.2 |
57 | 57 |
| 2“ | 3/4“ 1“ 1 1/4“ 1 1/2“ |
60.3 | 26.7 33.4 42.2 48.3 |
64 | 44 51 57 60 |
| 2 1/2“ | 1“ 1 1/4“ 1 1/2“ 2“ |
73.0 | 33.4 42.2 48.3 60.3 |
76 | 57 64 67 70 |
| 3“ | 1 1/4“ 1 1/2“ 2“ 2 1/2“ |
88.9 | 42.2 48.3 60.3 73.0 |
86 | 70 73 76 83 |
| 3 1/2“ | 1 1/2“ 2“ 2 1/2“ 3“ |
101.6 | 48.3 60.3 73.0 88.9 |
95 | 79 83 89 92 |
| 4“ | 1 1/2“ 2“ 2 1/2“ 3“ 3 1/2“ |
114.3 | 48.3 60.3 73.0 88.9 101.6 |
105 | 86 89 95 98 102 |
| 5“ | 2“ 2 1/2“ 3“ 3 1/2“ 4“ |
141.3 | 60.3 73.0 88.9 101.6 114.3 |
124 | 105 108 111 114 117 |
| 6“ | 2 1/2“ 3“ 3 1/2“ 4“ 5 |
168.3 | 73.0 88.9 101.6 114.3 141.3 |
143 | 121 124 127 130 137 |
| 8“ | 3 1/2“ 4“ 5“ 6“ |
219.1 | 101.6 114.3 141.3 168.3 |
178 | 152 156 162 168 |
| 10“ | 4“ 5“ 6“ 8“ |
273.0 | 114.3 141.3 168.3 219.1 |
216 | 184 191 194 203 |
| 12“ | 5“ 6“ 8“ 10“ |
323.8 | 141.3 168.3 219.1 273.0 |
254 | 216 219 229 241 |
| 14“ | 6“ 8“ 10“ 12“ |
355.6 | 168.3 219.1 273.0 323.8 |
279 | 238 248 257 270 |
| 16“ | 6“ 8“ 10“ 12“ 14“ |
406.4 | 168.3 219.1 273.0 323.8 355.6 |
305 | 264 273 283 295 305 |
| 18“ | 8“ 10“ 12“ 14“ 16“ |
457.0 | 219.1 273.0 323.8 355.6 406.4 |
343 | 298 308 321 330 330 |
| 20“ | 8“ 10“ 12“ 14“ 16“ 18“ |
508.0 | 219.1 273.0 323.8 355.6 406.4 457.0 |
381 | 324 333 346 356 356 368 |
| 22“ | 10“ 12“ 14“ 16“ 18“ 20“ |
559.0 | 273.0 323.8 355.6 406.4 457.0 508.0 |
419 | 359 371 381 381 394 406 |
| 24“ | 10“ 12“ 14“ 16“ 18“ 20“ 22“ |
610.0 | 273.0 323.8 355.6 406.4 457.0 508.0 559.0 |
432 | 384 397 406 406 419 432 432 |
De afmetingen zijn in millimeter
Bron: ASME B16.9 – 2018
