600 Ss304l-van de Roestvrij staalpond Misstap op Gesmede Flens

Grote Afbeelding : 600 Ss304l-van de Roestvrij staalpond Misstap op Gesmede Flens

Productdetails:

Plaats van herkomst:	China
Merknaam:	XF
Certificering:	TUV , ISO9001
Modelnummer:	½“ (15 NB) AAN 48“ (1200NB) IN 150 POND, 300 POND, 600 POND, 900 POND, 1500 POND, 2500 POND

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	100pcs
Prijs:	--

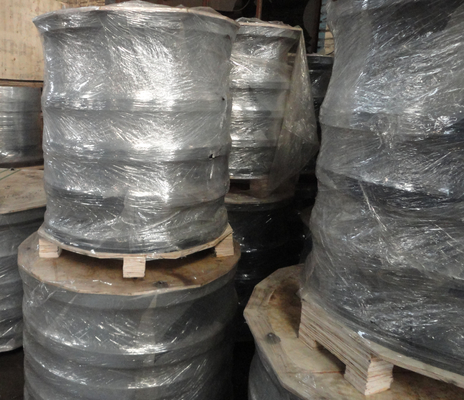

Verpakking Details:	Geen rook of rook Triplex/Houten Pallet of Geval uit uit
Levertijd:	30 DAGEN -40DAYS
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	2000-3000 ton per maand

Contact

600 Ss304l-van de Roestvrij staalpond Misstap op Gesmede Flens

beschrijving

Koolstofstaal:	, S235JRG2, P245GH, P250GH, A105, SS400, SF440	Roestvrij staal:	F304 F304L F316 F316L
GROOTTE:	1/2“ NB AAN 48 " NB	Druk:	150 POND, 300 POND, 600 POND, 900 POND, 1500LBS, 2500LBS
Oppervlaktebehandeling:	Antiroestolie, Transparante/Gele/Zwarte Antiroestverf, Zink, ondergedompeld Heet Gegalvaniseerd	Verpakking:	Geen rook of rook Triplex/Houten Pallet of Geval uit uit
Gebruik:	Olieveld, Zee, Watersysteem, Scheepsbouw, Aardgas, Electric Power, Pijpprojecten enz.
Hoog licht:	600 van de roestvrij staalpond misstap op flens , ss304l roestvrij staalmisstap op flens , ss misstap op gesmede flens

ANSI B16.5 KLASSE 150 FLENSmisstap OP HET KOOLSTOFSTAAL VAN A105 EN DE GESMEDE FLENS VAN SS304L ROESTVRIJ STAAL

ASME/ANSI B16.5 verstrekt

lashals
misstap-op
contactdooslas
ingepast
overlappingsverbinding
blind

flensafmetingen voor pijpen die zich 1/2“ aan 24“ - in klassen uitstrekken die 150 tot 2500 uitstrekken zich. Merk op dat de classificaties in stappen met terminologie zoals ASME-klasse xxx of API xxxx zijn.

In het algemeen moet u het programma (dikte) van de aangesloten pijp specificeren wanneer het aan de flens stuiklas. Gelaste de contactdoos en de ingepaste verbindingen zijn onaangetast door muurdikte en zouden OD slechts moeten vereisen.

Nominale Pijpgrootte NPS (duim)	Klasse 150
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/4	3-3/8	4	1/2	0,62	2-1/4
1/2	3-1/2	4	1/2	0,62	2-3/8
3/4	3-7/8	4	1/2	0,62	2-3/4
1	4-1/4	4	1/2	0,62	3-1/8
1-1/4	4-5/8	4	1/2	0,62	3-1/2
1-1/2	5	4	1/2	0,62	3-7/8
2	6	4	5/8	0,75	4-3/4
2-1/2	7	4	5/8	0,75	5-1/2
3	7-1/2	4	5/8	0,75	6
3-1/2	8-1/2	8	5/8	0,75	7
4	9	8	5/8	0,75	7-1/2
5	10	8	3/4	0,88	8-1/2
6	11	8	3/4	0,88	9-1/2
8	13-1/2	8	3/4	0,88	11-3/4
10	16	12	7/8	1	14-1/4
12	19	12	7/8	1	17
14	21	12	1	1.12	18-3/4
16	23-1/2	16	1	1.12	21-1/4
18	25	16	1-1/8	1.25	22-3/4
20	27-1/2	20	1-1/8	1.25	25
24	32	20	1-1/4	1.38	29-1/2

1 duim = 25,4 mm

Nominale Pijpgrootte NPS (duim)	Klasse 300
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/4	3-3/8	4	1/2	0,62	2-1/4
1/2	3-3/4	4	1/2	0,62	2-5/8
3/4	4-5/8	4	5/8	0,75	3-1/4
1	4-7/8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0,75	3-7/8
1-1/2	6-1/8	4	3/4	0,88	4-1/2
2	6-1/2	8	5/8	0,75	5
2-1/2	7-1/2	8	3/4	0,88	5-7/8
3	8-1/4	8	3/4	0,88	6-5/8
3-1/2	9	8	3/4	0,88	7-1/4
4	10	8	3/4	0,88	7-7/8
5	11	8	3/4	0,88	9-1/4
6	12-1/2	12	3/4	0,88	10-5/8
8	15	12	7/8	1	13
10	17-1/2	16	1	1.12	15-1/4
12	20-1/2	16	1-1/8	1.25	17-3/4
14	23	20	1-1/8	1.25	20-1/4
16	25-1/2	20	1-1/4	1.38	22-1/2
18	28	24	1-1/4	1.38	24-3/4
20	30-1/2	24	1-1/4	1.38	27
24	36	24	1-1/2	1.62	32

Nominale Pijpgrootte NPS (duim)	Klasse 400
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/4	3-3/8	4	1/2	0,62	2-1/4
1/2	3-3/4	4	1/2	0,62	2-5/8
3/4	4-5/8	4	5/8	0,75	3-1/4
1	4-7/8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0,75	3-7/8
1-1/2	6-1/8	4	3/4	0,88	4-1/2
2	6-1/2	8	5/8	0,75	5
2-1/2	7-1/2	8	3/4	0,88	5-7/8
3	8-1/4	8	3/4	0,88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10	8	7/8	1	7-7/8
5	11	8	7/8	1	9-1/4
6	12-1/2	12	7/8	1	10-5/8
8	15	12	1	1.12	13
10	17-1/2	16	1-1/8	1.25	15-1/4
12	20-1/2	16	1-1/4	1.38	17-3/4
14	23	20	1-1/4	1.38	20-1/4
16	25-1/2	20	1-3/8	1.5	22-1/2
18	28	24	1-3/8	1.5	24-3/4
20	30-1/2	24	1-1/2	1.62	27
24	36	24	1-3/4	1.88	32

Nominale Pijpgrootte NPS (duim)	Klasse 600
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/4	3-3/8	4	1/2	0,62	2-1/4
1/2	3-3/4	4	1/2	0,62	2-5/8
3/4	4-5/8	4	5/8	0,75	3-1/4
1	4-7/8	4	5/8	0,75	3-1/2
1-1/4	5-1/4	4	5/8	0,75	3-7/8
1-1/2	6-1/8	4	3/4	0,88	4-1/2
2	6-1/2	8	5/8	0,75	5
2-1/2	7-1/2	8	3/4	0,88	5-7/8
3	8-1/4	8	3/4	0,88	6-5/8
3-1/2	9	8	7/8	1	7-1/4
4	10-3/4	8	7/8	1	8-1/2
5	13	8	1	1.12	10-1/2
6	14	12	1	1.12	11-1/2
8	16-1/2	12	1-1/8	1.25	13-3/4
10	20	16	1-1/4	1.38	17
12	22	20	1-1/4	1.38	19-1/4
14	23-3/4	20	1-3/8	1.5	20-3/4
16	27	20	1-1/2	1.62	23-3/4
18	29-1/4	20	1-5/8	1.75	25-3/4
20	32	24	1-5/8	1.75	28-1/2
24	37	24	1-7/8	2	33

Nominale Pijpgrootte NPS (duim)	Klasse 900
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/2	4-3/4	4	3/4	0,88	3-1/4
3/4	5-1/8	4	3/4	0,88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	9-1/2	8	7/8	1	7-1/2
4	11-1/2	8	1-1/8	1.25	9-1/4
5	13-3/4	8	1-1/4	1.38	11
6	15	12	1-1/8	1.25	12-1/2
8	18-1/2	12	1-3/8	1.5	15-1/2
10	21-1/2	16	1-3/8	1.5	18-1/2
12	24	20	1-3/8	1.5	21
14	25-1/4	20	1-1/2	1.62	22
16	27-3/4	20	1-5/8	1.75	24-1/2
18	31	20	1-7/8	2	27
20	33-3/4	20	2	2.12	29-1/2
24	41	20	2-1/2	2.62	35-1/2

Nominale Pijpgrootte NPS (duim)	Klasse 1500
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/2	4-3/4	4	3/4	0,88	3-1/4
3/4	5-1/8	4	3/4	0,88	3-1/2
1	5-7/8	4	7/8	1	4
1-1/4	6-1/4	4	7/8	1	4-3/8
1-1/2	7	4	1	1.12	4-7/8
2	8-1/2	8	7/8	1	6-1/2
2-1/2	9-5/8	8	1	1.12	7-1/2
3	10-1/2	8	1-1/8	1.25	8
4	12-1/4	8	1-1/4	1.38	9-1/2
5	14-3/4	8	1-1/2	1.62	11-1/2
6	15-1/2	12	1-3/8	1.5	12-1/2
8	19	12	1-5/8	1.75	15-1/2
10	23	12	1-7/8	2	19
12	26-1/2	16	2	2.12	22-1/2
14	29-1/2	16	2-1/4	2.38	25
16	32-1/2	16	2-1/2	2.62	27-3/4
18	36	16	2-3/4	2.88	30-1/2
20	38-3/4	16	3	3.12	32-3/4
24	46	16	3-1/2	3.62	39

Nominale Pijpgrootte NPS (duim)	Klasse 2500
Nominale Pijpgrootte NPS (duim)	Diameter van Flens (duim)	Nr. van Bouten	Diameter van Bouten (duim)	Diameter van Boutgaten (duim)	Bout Cirkel (duim)
1/2	5-1/4	4	3/4	0,88	3-1/2
3/4	5-1/2	4	3/4	0,88	3-3/4
1	6-1/4	4	7/8	1	4-1/4
1-1/4	7-1/4	4	1	1.12	5-1/8
1-1/2	8	4	1-1/8	1.25	5-3/4
2	9-1/4	8	1	1.12	6-3/4
2-1/2	10-1/2	8	1-1/8	1.25	7-3/4
3	12	8	1-1/4	1.38	9
4	14	8	1-1/2	1.62	10-3/4
5	16-1/2	8	1-3/4	1.88	12-3/4
6	19	8	2	2.12	14-1/2
8	21-3/4	12	2	2.12	17-1/4
10	26-1/2	12	2-1/2	2.62	21-1/4
12	30	12	2-3/4	2.88	24-3/8

600 Ss304l-van de Roestvrij staalpond Misstap op Gesmede Flens 0
