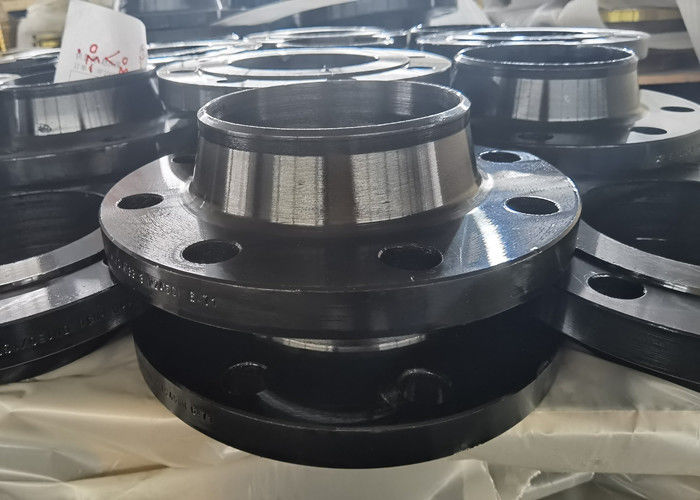

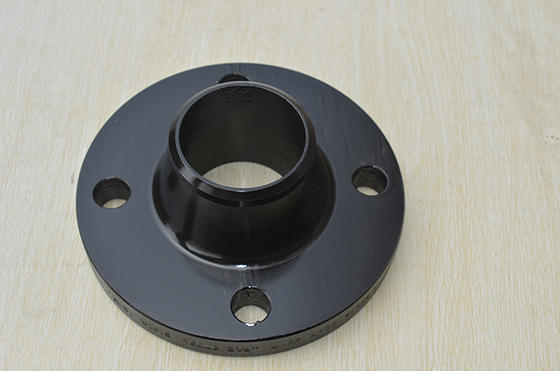

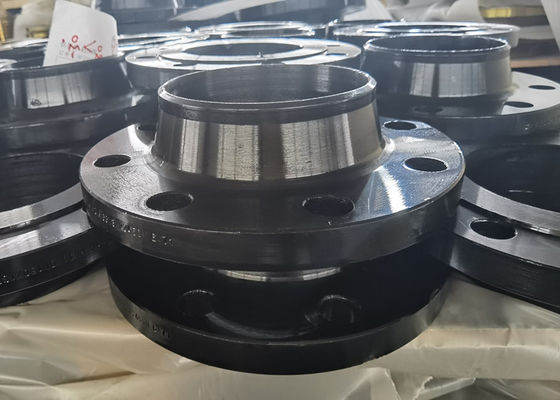

Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen

Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen
Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen

Grote Afbeelding :  Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen

Productdetails:
Plaats van herkomst: China
Merknaam: XF
Certificering: TUV , ISO9001
Modelnummer: ½“ (15 NB) AAN 48“ (1200NB) IN 150 POND, 300 POND, 600 POND, 900 POND, 1500 POND, 2500 POND
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 100Pcs
Prijs: --
Verpakking Details: Geen rook of rook Triplex/Houten Pallet of Geval uit uit
Levertijd: 30 DAGEN -40DAYS
Betalingscondities: L/C, D/A, D/P, T/T
Levering vermogen: 2000-3000 ton per maand
Contact

Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen

beschrijving
Koolstofstaal: , S235JRG2, P245GH, P250GH, A105, SS400, SF440 Roestvrij staal: F304 F304L F316 F316L
GROOTTE: 1/2“ NB AAN 48 " NB Druk: 150 POND, 300 POND, 600 POND, 900 POND, 1500LBS, 2500LBS
Oppervlaktebehandeling: Antiroestolie, Transparante/Gele/Zwarte Antiroestverf, Zink, ondergedompeld Heet Gegalvaniseerd Verpakking: Geen rook of rook Triplex/Houten Pallet of Geval uit uit
Gebruik: Olieveld, Zee, Watersysteem, Scheepsbouw, Aardgas, Electric Power, Pijpprojecten enz.
Hoog licht:

sch40 de hals van het flenslassen

,

a105 de hals van het flenslassen

,

ansi wnrf flens

ANSI B16.5 KLASSE 150 VAN HET DE HALSsch40 STAAL VAN HET FLENSlassen DE PIJPa105 KOOLSTOFSTAAL EN DE GESMEDE FLENS VAN SS304 ROESTVRIJ STAAL



ASME/ANSI B16.5 verstrekt

  • lashals
  • misstap-op
  • contactdooslas
  • ingepast
  • overlappingsverbinding
  • blind

flensafmetingen voor pijpen die zich 1/2“ aan 24“ - in klassen uitstrekken die 150 tot 2500 uitstrekken zich. Merk op dat de classificaties in stappen met terminologie zoals ASME-klasse xxx of API xxxx zijn.

In het algemeen moet u het programma (dikte) van de aangesloten pijp specificeren wanneer het aan de flens stuiklas. Gelaste de contactdoos en de ingepaste verbindingen zijn onaangetast door muurdikte en zouden OD slechts moeten vereisen.

Nominale Pijpgrootte
NPS
(duim)		 Klasse 150
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-1/2 4 1/2 0,62 2-3/8
3/4 3-7/8 4 1/2 0,62 2-3/4
1 4-1/4 4 1/2 0,62 3-1/8
1-1/4 4-5/8 4 1/2 0,62 3-1/2
1-1/2 5 4 1/2 0,62 3-7/8
2 6 4 5/8 0,75 4-3/4
2-1/2 7 4 5/8 0,75 5-1/2
3 7-1/2 4 5/8 0,75 6
3-1/2 8-1/2 8 5/8 0,75 7
4 9 8 5/8 0,75 7-1/2
5 10 8 3/4 0,88 8-1/2
6 11 8 3/4 0,88 9-1/2
8 13-1/2 8 3/4 0,88 11-3/4
10 16 12 7/8 1 14-1/4
12 19 12 7/8 1 17
14 21 12 1 1.12 18-3/4
16 23-1/2 16 1 1.12 21-1/4
18 25 16 1-1/8 1.25 22-3/4
20 27-1/2 20 1-1/8 1.25 25
24 32 20 1-1/4 1.38 29-1/2
  • 1 duim = 25,4 mm
Nominale Pijpgrootte
NPS
(duim)		 Klasse 300
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 3/4 0,88 7-1/4
4 10 8 3/4 0,88 7-7/8
5 11 8 3/4 0,88 9-1/4
6 12-1/2 12 3/4 0,88 10-5/8
8 15 12 7/8 1 13
10 17-1/2 16 1 1.12 15-1/4
12 20-1/2 16 1-1/8 1.25 17-3/4
14 23 20 1-1/8 1.25 20-1/4
16 25-1/2 20 1-1/4 1.38 22-1/2
18 28 24 1-1/4 1.38 24-3/4
20 30-1/2 24 1-1/4 1.38 27
24 36 24 1-1/2 1.62 32
Nominale Pijpgrootte
NPS
(duim)		 Klasse 400
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10 8 7/8 1 7-7/8
5 11 8 7/8 1 9-1/4
6 12-1/2 12 7/8 1 10-5/8
8 15 12 1 1.12 13
10 17-1/2 16 1-1/8 1.25 15-1/4
12 20-1/2 16 1-1/4 1.38 17-3/4
14 23 20 1-1/4 1.38 20-1/4
16 25-1/2 20 1-3/8 1.5 22-1/2
18 28 24 1-3/8 1.5 24-3/4
20 30-1/2 24 1-1/2 1.62 27
24 36 24 1-3/4 1.88 32
Nominale Pijpgrootte
NPS
(duim)		 Klasse 600
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/4 3-3/8 4 1/2 0,62 2-1/4
1/2 3-3/4 4 1/2 0,62 2-5/8
3/4 4-5/8 4 5/8 0,75 3-1/4
1 4-7/8 4 5/8 0,75 3-1/2
1-1/4 5-1/4 4 5/8 0,75 3-7/8
1-1/2 6-1/8 4 3/4 0,88 4-1/2
2 6-1/2 8 5/8 0,75 5
2-1/2 7-1/2 8 3/4 0,88 5-7/8
3 8-1/4 8 3/4 0,88 6-5/8
3-1/2 9 8 7/8 1 7-1/4
4 10-3/4 8 7/8 1 8-1/2
5 13 8 1 1.12 10-1/2
6 14 12 1 1.12 11-1/2
8 16-1/2 12 1-1/8 1.25 13-3/4
10 20 16 1-1/4 1.38 17
12 22 20 1-1/4 1.38 19-1/4
14 23-3/4 20 1-3/8 1.5 20-3/4
16 27 20 1-1/2 1.62 23-3/4
18 29-1/4 20 1-5/8 1.75 25-3/4
20 32 24 1-5/8 1.75 28-1/2
24 37 24 1-7/8 2 33
Nominale Pijpgrootte
NPS
(duim)		 Klasse 900
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 9-1/2 8 7/8 1 7-1/2
4 11-1/2 8 1-1/8 1.25 9-1/4
5 13-3/4 8 1-1/4 1.38 11
6 15 12 1-1/8 1.25 12-1/2
8 18-1/2 12 1-3/8 1.5 15-1/2
10 21-1/2 16 1-3/8 1.5 18-1/2
12 24 20 1-3/8 1.5 21
14 25-1/4 20 1-1/2 1.62 22
16 27-3/4 20 1-5/8 1.75 24-1/2
18 31 20 1-7/8 2 27
20 33-3/4 20 2 2.12 29-1/2
24 41 20 2-1/2 2.62 35-1/2
Nominale Pijpgrootte
NPS
(duim)		 Klasse 1500
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/2 4-3/4 4 3/4 0,88 3-1/4
3/4 5-1/8 4 3/4 0,88 3-1/2
1 5-7/8 4 7/8 1 4
1-1/4 6-1/4 4 7/8 1 4-3/8
1-1/2 7 4 1 1.12 4-7/8
2 8-1/2 8 7/8 1 6-1/2
2-1/2 9-5/8 8 1 1.12 7-1/2
3 10-1/2 8 1-1/8 1.25 8
4 12-1/4 8 1-1/4 1.38 9-1/2
5 14-3/4 8 1-1/2 1.62 11-1/2
6 15-1/2 12 1-3/8 1.5 12-1/2
8 19 12 1-5/8 1.75 15-1/2
10 23 12 1-7/8 2 19
12 26-1/2 16 2 2.12 22-1/2
14 29-1/2 16 2-1/4 2.38 25
16 32-1/2 16 2-1/2 2.62 27-3/4
18 36 16 2-3/4 2.88 30-1/2
20 38-3/4 16 3 3.12 32-3/4
24 46 16 3-1/2 3.62 39
Nominale Pijpgrootte
NPS
(duim)		 Klasse 2500
Diameter van
Flens
(duim)		 Nr.
van
Bouten		 Diameter van
Bouten
(duim)		 Diameter van
Boutgaten
(duim)		 Bout
Cirkel
(duim)
1/2 5-1/4 4 3/4 0,88 3-1/2
3/4 5-1/2 4 3/4 0,88 3-3/4
1 6-1/4 4 7/8 1 4-1/4
1-1/4 7-1/4 4 1 1.12 5-1/8
1-1/2 8 4 1-1/8 1.25 5-3/4
2 9-1/4 8 1 1.12 6-3/4
2-1/2 10-1/2 8 1-1/8 1.25 7-3/4
3 12 8 1-1/4 1.38 9
4 14 8 1-1/2 1.62 10-3/4
5 16-1/2 8 1-3/4 1.88 12-3/4
6 19 8 2 2.12 14-1/2
8 21-3/4 12 2 2.12 17-1/4
10 26-1/2 12 2-1/2 2.62 21-1/4
12 30 12 2-3/4 2.88 24-3/8

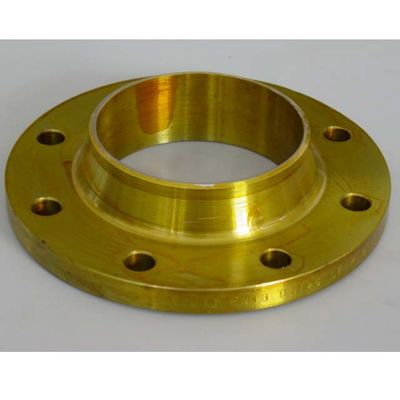

Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen 0Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen 1

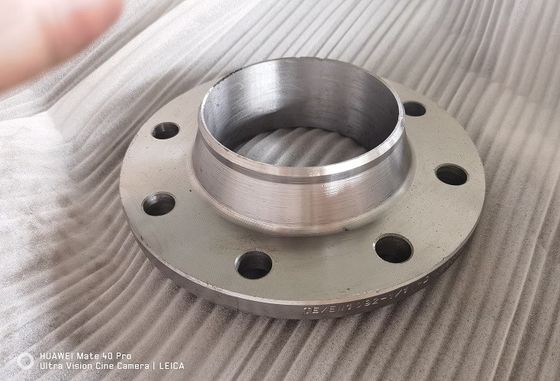

Ansi B16.5 Klasse 150 de Halssch40 Pijp A105 van het Flenslassen 2



label:

Koolstofstaalansi B16.5 Flens,

ANSI B16.5 B16.47 SORF FLENS,

FLENS Wnrf 150lbs 300lbs 316l
