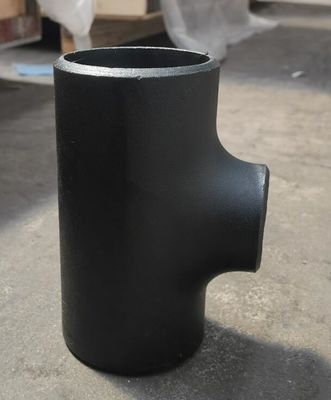

STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp

STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp
STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp

Grote Afbeelding :  STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp

Productdetails:
Plaats van herkomst: China
Merknaam: XF
Certificering: ISO9001 , PED AND AD2000 W0 EN10204 3.1
Modelnummer: 1/2“ - 48“
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: 1USD-100USD
Verpakking Details: Triplexgevallen en pallets
Levertijd: 15-30DAYS
Betalingscondities: L/C, D/A, D/P, T/T, Western Union
Levering vermogen: 1500Tons/Month
Contact

STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp

beschrijving
Norm: ASME B16.9 Grootte: 1/2“ - 48“
Materiaal: A234 WPB/SS304/314L/SS316/316L Dikte: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Deklaag: Zwarte Gegalvaniseerde Verf, Olie, Koude en Gegalvaniseerd Heet Pakket: Triplexgevallen en pallets
Hoog licht:

Het Reductiemiddelent-stuk van ASME B16.9 ButtWeld

,

SCH120 22mm gelijk T-stuk

,

de naadloze gelijke montage van de T-stukpijp

HET HET UITEINDElassen STD SCH40, SCH80, HET NAADLOZE GELIJKE T-STUK VAN ASME B16.9 VAN SCH160 EN VERMINDERT T-STUK ZWARTE VERF



Materiaal: ASME B16.9



Grootte: 1/2“ - 48“



Dikte: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160



Het met een laag bedekken: Zwarte Gegalvaniseerde verf, Olie, Koude en Gegalvaniseerd Heet



Pakket: Triplexgevallen en Pallets



Het T-stukafmetingen van ASME B16.9, het T-stukafmetingen van de Roestvrij staalpijp, de Afmetingen van het Koolstofstaalt-stuk:

Afmetingen van het roestvrij staal de Gelijke T-stuk

Nominale Pijpgrootte (Duim) Buitendiameter
bij schuine rand		 Centrum-aan-Beëindigen
Looppas (c) Afzet (M)
1/2 21.3 25 25
3/4 26.7 29 29
1 33.4 38 38
1 1/4 42.2 48 48
1 1/2 48.3 57 57
2 60.3 64 64
2 1/2 73.0 76 76
3 88.9 86 86
3 1/2 101.6 95 95
4 114.3 105 105
5 141.3 124 124
6 168.3 143 143
8 219.1 178 178
10 273.0 216 216
12 323.8 254 254
14 355.6 279 279
16 406.4 305 305
18 457.0 343 343
20 508.0 381 381
22 559.0 419 419
24 610.0 432 432

De afmetingen zijn in millimeter
Bron: Het T-stuk van ASME B16.9 – 2007

De afmetingen zijn tenzij anders aangegeven in millimeter. De muurdikte (t) moet door klant worden gespecificeerd.





Roestvrij staal die T-stukafmetingen, ASME die B16.9 verminderen T-stukafmetingen, Buttweld verminderen die T-stukafmetingen, 4 x2 verminderen die T-stukafmetingen verminderen

Roestvrij staal die T-stukafmetingen verminderen

Nominale Pijpgrootte (Duim) Buitendiameter
bij schuine rand		 Centrum-aan-Beëindigen
Looppas Afzet Looppas Afzet Looppas (c) Afzet (m)
1/2 1/4
3/8		 21.3 13.7
17.3		 25 25
3/4 3/8
1/2		 26.7 17.3
21.3		 29 29
1 1/2
3/4		 33.4 21.3
26.7		 38 38
1 1/4 1/2
3/4
1		 42.2 21.3
26.7
33.4		 48 48
1 1/2 1/2
3/4
1
1 1/4		 48.3 21.3
26.7
33.4
42.2		 57 57
2 3/4
1
1 1/4
1 1/2		 60.3 26.7
33.4
42.2
48.3		 64 44
51
57
60
2 1/2 1
1 1/4
1 1/2
2		 73.0 33.4
42.2
48.3
60.3		 76 57
64
67
70
3 1 1/4
1 1/2
2
2 1/2		 88.9 42.2
48.3
60.3
73.0		 86 70
73
76
83
3 1/2 1 1/2
2
2 1/2
3		 101.6 48.3
60.3
73.0
88.9		 95 79
83
89
92
4 1 1/2
2
2 1/2
3
3 1/2		 114.3 48.3
60.3
73.0
88.9
101.6		 105 86
89
95
98
102
5 2
2 1/2
3
3 1/2
4		 141.3 60.3
73.0
88.9
101.6
114.3		 124 105
108
111
114
117
6 2 1/2
3
3 1/2
4
5		 168.3 73.0
88.9
101.6
114.3
141.3		 143 121
124
127
130
137
8 3 1/2
4
5
6		 219.1 101.6
114.3
141.3
168.3		 178 152
156
162
168
10 4
5
6
8		 273.0 114.3
141.3
168.3
219.1		 216 184
191
194
203
12 5
6
8
10		 323.8 141.3
168.3
219.1
273.0		 254 216
219
229
241
14 6
8
10
12		 355.6 168.3
219.1
273.0
323.8		 279 238
248
257
270
16 6
8
10
12
14		 406.4 168.3
219.1
273.0
323.8
355.6		 305 264
273
283
295
305
18 8
10
12
14
16		 457.0 219.1
273.0
323.8
355.6
406.4		 343 298
308
321
330
330
20 8
10
12
14
16
18		 508.0 219.1
273.0
323.8
355.6
406.4
457.0		 381 324
333
346
356
356
368
22 10
12
14
16
18
20		 559.0 273.0
323.8
355.6
406.4
457.0
508.0		 419 359
371
381
381
394
406
24 10
12
14
16
18
20
22		 610.0 273.0
323.8
355.6
406.4
457.0
508.0
559.0		 432 384
397
406
406
419
432
432

De afmetingen zijn in millimeter
Bron: ASME B16.9 Tee- 2018



DIMENSIONALE TOLERANTIE VAN HET RECHTE T-STUK VAN ASME B16.9

Nominale Pijpgrootte 1/2 tot 2.1/2 3 tot 3.1/2 4 5 tot 8 10 tot 18 20 tot 24 26 tot 30 32 tot 48
Buitendia
bij Schuine rand (d)		 +1.6
-0.8		 1.6 1.6 +2.4
-1.6		 +4
-3.2		 +6.4
-4.8		 +6.4
-4.8		 +6.4
-4.8
Binnendia bij Beëindigen 0,8 1.6 1.6 1.6 3.2 4.8 +6.4
-4.8		 +6.4
-4.8
Centrum om te beëindigen (C/M) 2 2 2 2 2 2 3 5
Muur Thk (t) Niet minder dan 87,5% van Nominale Muurdikte

De dimensionale tolerantie is tenzij anders aangegeven in millimeter en is gelijke ± behalve zoals genoteerd.

STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp 2STD van het het Reductiemiddelent-stuk van SCH20 SCH30 SCH120 ASME B16.9 ButtWeld de Naadloze Gelijke Montage van de T-stukpijp 3
