ANSI B16.9 T Gevormde ERW Vervaardigde Pijpmontage SCH10 SCH20 SCH100 SCH120 SCHXXS

STUIKLASSE ANSI B 16,9 & NAADLOZE SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

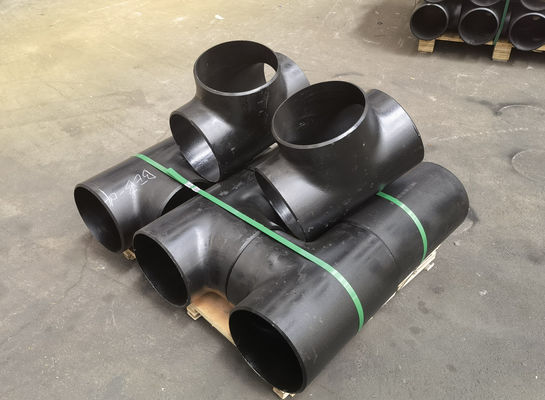

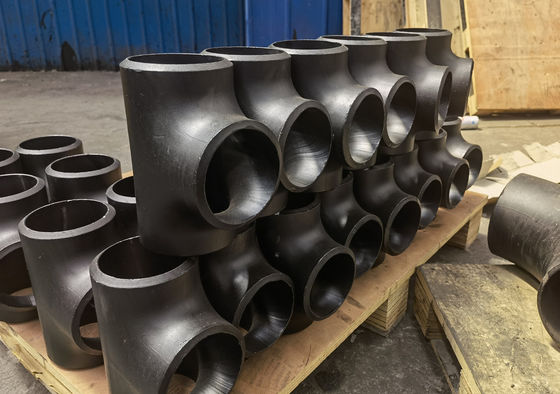

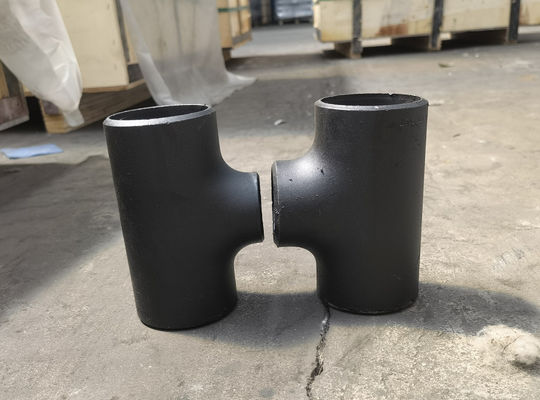

Het T-stuk is een soort chemische pijpmontage met drie gaten, namelijk één inham en twee afzet; of twee inhammen en één afzet. Er worden t-gevormd T-stukken, en T-stukken met gelijk-diameter pijpen en het verminderen van pijpen en y-gevormd die, bij de verbinding van drie zelfde of verschillende pijpleidingen worden gebruikt. [1] de belangrijkste functie van het T-stuk is de richting van de vloeistof te veranderen. De buitendiameterwaaier is van 2,5 ″ aan 60 ″ (2,5 duim = DN65, 60 duim = DN1500), is de muurdikte 360mm, van 26 ″ aan 60 ″ (26 duim = DN650, 60 duim = DN1500) voor lassent-stukken. De muurdikte is van 28 tot 60mm. De drukclassificaties zijn Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.

Exporteur van de de Pijpmontage van het Koolstofstaal de Gelijke T-stuk in India, 24 duim 1/2 tot 48 Duim Versperde Gelijke T-stukleverancier, van het het Roestvrije staal Gelijke T-stuk van ASME B16.9 de Montagefabrikanten, het T-stuk van ASME B16.9

Afmetingen van het Kruis van ASME B16.9 rechtstreeks

NPS	O.D. D	Centrum-aan-Beëindigen C	Centrum-aan-Beëindigen M
1/2	21.3	25	25
3/4	26.7	29	29
1	33.4	38	38
1 ¼	42.2	48	48
1 ½	48.3	57	57
2	60.3	64	64
2 ½	73	76	76
3	88.9	86	86
3 ½	101.6	95	95
4	114.3	105	105
5	141.3	124	124
6	168.3	143	143
8	219.1	178	178
10	273	216	216
12	323.8	254	254
14	355.6	279	279
16	406.4	305	305
18	457	343	343
20	508	381	381
22	559	419	419
24	610	432	432
26	660	495	495
28	711	521	521
30	762	559	559
32	813	597	597
34	864	635	635
36	914	673	673
38	965	711	711
40	1016	749	749
42	1067	762	711
44	1118	813	762
46	1168	851	800
48	1219	889	838



Afmetingen van het Kruis van ASME B 16,9 Buttweld rechtstreeks

Nominale Pijpgrootte (NPS)	DN	Buitendiameter bij Schuine rand	Centrum aan-Beëindigen
			Run.C	Afzet. M [Nota's (1) en (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838
